Задвижка с обрезиненным клином 30ч39р

Cравнение задвижек 30ч39р Задвижка клиновая чугунная с невыдвижным шпинделем с обрезиненным клином фланцевая 30ч39р (тип МЗВ)

Заказать

Задвижки с обрезиненным клином невыдвижным шпинделем фланцевые чугунные применяются как запорное стройство на трубопроводах транслирующих холодную, горячую воду и нейтральные среды. Направление потока - любое.

Цены на задвижки 30ч39р ЛАЗ (Россия)

Диаметр, мм Цена с НДС
Ду 40 3 616 руб.
Ду 50 3 676 руб.
Ду 65 4 272 руб.
Ду 80 4 989 руб.
Ду 100 6 504 руб.
Ду 125 9 585 руб.
Ду 150 12 605 руб.
Ду 200 17 069 руб.
Ду 250 24 684 руб.
Ду 300 32 956 руб.
Ду 350 72 956 руб.
Ду 400 92 698 руб.
Ду 500 150 207 руб.

Технические характеристики

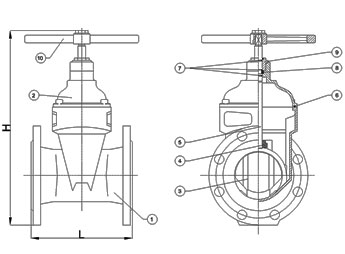

Задвижка 30ч39р схема
Диаметр условного
прохода Dn, мм		 40 50 65 80 100 125 150 200 250 300 350 400 500
Масса, кг,не более 10 12 16 20 27 29 46 64 94 110 126 186 322
Строительная длина L, мм,
ГОСТ 3706-83		 140 150 170 180 190 200 210 230 250 270 290 310 350
Габаритная высотаH, мм. 300 285 330 360 410 490 540 640 790 870 1100 1250 1450
Условное давление Pn, МПа (кгс/см2) 1,6 (16) 1,0 (10)
Температура рабочейсреды От -5°С до +95°С
Максимально допустимая температура до +120°С
Протечки затвора, см3/мин, не более 0,2 0,3 0,4 0,48 0,6 0,8 0,9 1,2 1,5 1,8   2,4
Величина рабочего хода затвора, обороты 6,5-7,5 8-9,5 10-12 12-14 16-19 21-25 26-31 31-32 34-37 45-48   60-63
Максимально допустимый крутящий
момент на шпинделе, Нм, не более		 20 25 40 50 70 90 110 170 185 200   230
Средний ресурс до списания,
цикл, ч, не менее		 1000
Средняя наработка на отказ/цикл 600
