Затворы LD поворотные дисковые приварные
Заказать
Приварные дисковые затворы ЛД - это затворы, полностью состоящие из деталей российского производства, и созданные для российских условий эксплуатации. Применяются в теплосетях, объектах промышленного назначения, на предприятиях нефтехимической и нефтеперерабатывающей промышленности для регулировки и перекрытия потока среды в любом направлении.
Цены на приварные затворы LD
| Затвор | Ду | Ру | Цена за шт |
| с редуктором | с электроприводом |
| ПДЗ.П.Р.200.025.02.BT.R |
200 |
2,5 |
53 917 руб. |
по запросу |
| ПДЗ.П.Р.250.025.02.BT.R |
250 |
2,5 |
71 266 руб. |
по запросу |
| ПДЗ.П.Р.300.025.02.BT.R |
300 |
2,5 |
106 132 руб. |
по запросу |
| ПДЗ.П.Р.350.025.02.BT.R |
350 |
2,5 |
170 342 руб. |
по запросу |
| ПДЗ.П.Р.400.025.02.BT.R |
400 |
2,5 |
279 729 руб. |
по запросу |
| ПДЗ.П.Р.450.025.02.BT.R |
450 |
2,5 |
347 702 руб. |
по запросу |
| ПДЗ.П.Р.500.025.02.BT.R |
500 |
2,5 |
414 414 руб. |
по запросу |
| ПДЗ.П.Р.600.025.02.BT.R |
600 |
2,5 |
620 000 руб. |
по запросу |
| ПДЗ.П.Р.700.025.02.BT.R |
700 |
2,5 |
967 848 руб. |
по запросу |
| ПДЗ.П.Р.800.025.02.BT.R |
800 |
2,5 |
1 132 500 руб. |
по запросу |
| ПДЗ.П.Р.900.025.02.BT.R |
900 |
2,5 |
1 432 796 руб. |
по запросу |
| ПДЗ.П.Р.1000.025.02.BT.R |
1000 |
2,5 |
2 138 954 руб. |
по запросу |
| ПДЗ.П.Р.1200.025.02.BT.R |
1200 |
2,5 |
3 208 452 руб. |
по запросу |
Технические характеристики
- Тип затвора: трехэксцентриковый.
- Класс герметичности: «А» по ГОСТ 9544.
- Номинальные давления, Мпа: 1,6; 2,5
- Номинальные диаметры, Мпа: 300-1200
- Температура рабочей среды: НТ (-60…+200°С), ВТ(-60…+325°С)
- Температура окружающей среды: -60…+80°С
- Срок службы: более 10 лет
- Ресурс: более2000 циклов

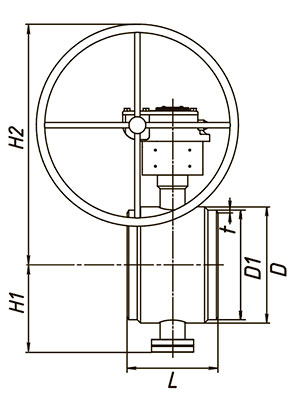

Габаритные размеры приварных затворов ЛД с механическим редуктором
| Наименование | Dn | D | D1 | t | L | H1 | H2 | Посадка | Редуктор | Масса, кг |
| ПДЗ.П.Р.200.025.02.BT.R |
200 |
219 |
219 |
8 |
230 |
150 |
535 |
F12 |
Q-1500 |
45 |
| ПДЗ.П.Р.250.025.02.BT.R |
250 |
273 |
273 |
8 |
250 |
208 |
550 |
F12 |
Q-2000 |
60 |
| ПДЗ.П.Р.300.025.02.BT.R |
300 |
345 |
325 |
10 |
270 |
215 |
670 |
F16 |
Q-4000 |
113 |
| ПДЗ.П.Р.350.025.02.BT.R |
350 |
395 |
377 |
10 |
290 |
250 |
695 |
F16 |
Q-4000 |
138 |
| ПДЗ.П.Р.400.025.02.BT.R |
400 |
446 |
426 |
10 |
310 |
285 |
730 |
F16 |
Q-6500 |
184 |
| ПДЗ.П.Р.500.025.02.BT.R |
500 |
545 |
530 |
10 |
350 |
355 |
920 |
F25 |
Q-16000 |
295 |
| ПДЗ.П.Р.600.025.02.BT.R |
600 |
645 |
630 |
10 |
390 |
400 |
950 |
F25 |
Q-16000 |
504 |
| ПДЗ.П.Р.700.025.02.BT.R |
700 |
750 |
720 |
10 |
430 |
460 |
1055 |
F30 |
Q-24000 |
642 |
| ПДЗ.П.Р.800.025.02.BT.R |
800 |
840 |
820 |
12 |
470 |
505 |
1200 |
F35 |
Q-32000 |
896 |
| ПДЗ.П.Р.900.025.02.BT.R |
900 |
950 |
920 |
12 |
510 |
590 |
1320 |
F35 |
Q-50000 |
1296 |
| ПДЗ.П.Р.1000.025.02.BT.R |
1000 |
1060 |
1020 |
12 |
550 |
670 |
1380 |
F35 |
Q-50000 |
1725 |
| ПДЗ.П.Р.1200.025.02.BT.R |
1200 |
1270 |
1220 |
12 |
630 |
805 |
1640 |
F40 |
Q-70000 |
1936 |

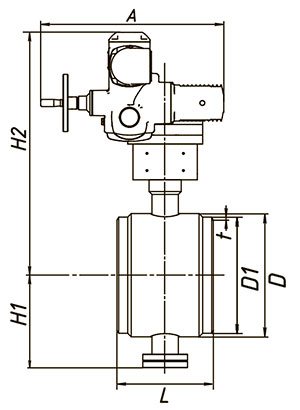

Габаритные размеры приварных затворов ЛД с электроприводом
| Наименование | Dn | D | D1 | t | L | H1 | H2 | A | Посадка | Редуктор | Масса, кг |
| ПДЗ.П.Э.200.025.02.BT.R |
200 |
219 |
219 |
8 |
230 |
150 |
606 |
521 |
F12 |
SQ12.2 |
66 |
| ПДЗ.П.Э.250.025.02.BT.R |
250 |
273 |
273 |
8 |
250 |
208 |
596 |
537 |
F12 |
SA10.2/GS80.3 |
86 |
| ПДЗ.П.Э.300.025.02.BT.R |
300 |
345 |
325 |
10 |
270 |
215 |
683 |
514 |
F16 |
SA07.6/GS100.3/VZ4.3 |
142 |
| ПДЗ.П.Э.350.025.02.BT.R |
350 |
395 |
377 |
10 |
290 |
250 |
708 |
514 |
F16 |
SA07.6/GS100.3/VZ4.3 |
167 |
| ПДЗ.П.Э.400.025.02.BT.R |
400 |
446 |
426 |
10 |
310 |
285 |
743 |
537 |
F16 |
SA10.2/GS125.3/VZ4.3 |
218 |
| ПДЗ.П.Э.500.025.02.BT.R |
500 |
545 |
530 |
10 |
350 |
355 |
883 |
537 |
F25 |
SA10.2/GS160.3/GZ160.3 (8:1) |
347 |
| ПДЗ.П.Э.600.025.02.BT.R |
600 |
645 |
630 |
10 |
390 |
400 |
913 |
537 |
F25 |
SA10.2/GS160.3/GZ160.3 (8:1) |
556 |
| ПДЗ.П.Э.700.025.02.BT.R |
700 |
750 |
720 |
10 |
430 |
460 |
1008 |
537 |
F30 |
SA10.2/GS200.3/GZ200.3 (16:1) |
693 |
| ПДЗ.П.Э.800.025.02.BT.R |
800 |
840 |
820 |
12 |
470 |
505 |
1103 |
537 |
F35 |
SA10.2/GS200.3/GZ200.3 (16:1) |
861 |
| ПДЗ.П.Э.900.025.02.BT.R |
900 |
950 |
920 |
12 |
510 |
590 |
1251 |
725 |
F35 |
SA14.2/GS250.3/GZ250.3 (16:1) |
1300 |
| ПДЗ.П.Э.1000.025.02.BT.R |
1000 |
1060 |
1020 |
12 |
550 |
670 |
1311 |
725 |
F35 |
SA14.2/GS250.3/GZ250.3 (16:1) |
1729 |
| ПДЗ.П.Э.1200.025.02.BT.R |
1200 |
1270 |
1220 |
12 |
630 |
805 |
1488 |
725 |
F40 |
SA14.2/GS315/GZ30.1 |
2407 |
Материалы основных деталей
- Корпус – сталь 20/09Г2С
- Наплавка на корпусе – 08Х18Н10
- Горловина – сталь 20/09Г2С
- Посадочный фланец – сталь 20/09Г2С
- Опора корпуса – сталь 20/09Г2С
- Заглушка – сталь 20
- Грунд-букса – сталь 20/09Г2С
- Подшипник скольжения – БрА10Ж3Мц2
- Шпиндель – 20Х13
- Штифт - 20Х13
- Стопорное кольцо – 20Х13
- Диск – 08Х18Н10
- Уплотнительное кольцо – 08Х18Н10+ТРГ
- Поджимное кольцо – 08Х18Н10
- Сальник – ТРГ
- Прокладка – 08Х18Н10+ТРГ
