Затворы дисковые приварные BFC полнопроходные по ГОСТу
Приварные дисковые затворы серии BFС по ГОСТу полнопроходные комплектуются приводным механизмом, предназначены для перекрытия и регулирования потока рабочей среды в системах тепло- и хладоснабжения, на паро- и нефтепроводах.
Технические характеристики затворов приварных BFC полнопроходных
- Класс герметичности - А
- PN корпуса - 25 МПа
- PN диска - 16 или 25 МПа
- Температура - от -30°C до +250°C

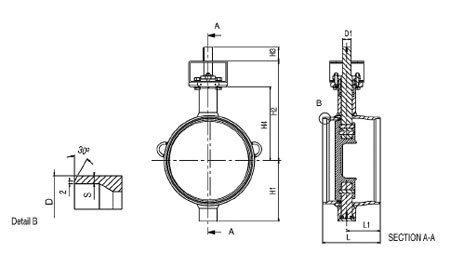

Габаритные размеры затворов приварных BFC полнопроходных по ГОСТу - PN 16
| Код | DN | L | L1 | H1 | H2 | H3 | H4 | D | D1 | S | Kv | Кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BFC350W1/GS | 350 | 290 | 134,0 | 255 | 445,0 | 65 | 325,0 | 377 | 35 | 8,0 | 7400 | 74 |
| BFC400W1/GS | 400 | 310 | 156,5 | 285 | 466,5 | 65 | 346,5 | 426 | 40 | 8,0 | 9800 | 92 |
| BFC500W1/GS | 500 | 350 | 152,9 | 360 | 528,0 | 80 | 408,0 | 530 | 50 | 9,0 | 15600 | 160 |
| BFC600W1/GS | 600 | 390 | 183,9 | 440 | 575,0 | 110 | 450,0 | 630 | 60 | 11,0 | 22700 | 279 |
| BFC700W1/GS | 700 | 430 | 207,5 | 495 | 625,0 | 110 | 500,5 | 720 | 70 | 12,0 | 31300 | 374 |
| BFC800W1/GS | 800 | 470 | 235,0 | 581 | 733,0 | 130 | 573,0 | 820 | 90 | 12,0 | 40700 | 616 |
Габаритные размеры затворов приварных BFC полнопроходных по ГОСТу - PN 25
| Код | DN | L | L1 | H1 | H2 | H3 | H4 | D | D1 | S | Kv | Кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BFC350W2/GS | 350 | 290 | 134,0 | 255 | 445,0 | 65 | 325,0 | 377 | 35 | 8,0 | 7400 | 74 |
| BFC400W2/GS | 400 | 310 | 156,5 | 285 | 466,5 | 65 | 346,5 | 426 | 40 | 8,0 | 9800 | 92 |
| BFC500W2/GS | 500 | 350 | 152,9 | 360 | 528,0 | 80 | 408,0 | 530 | 50 | 9,0 | 15600 | 160 |
| BFC600W2/GS | 600 | 390 | 183,9 | 440 | 575,0 | 110 | 450,0 | 630 | 60 | 11,0 | 22700 | 279 |
| BFC700W2/GS | 700 | 430 | 207,5 | 495 | 625,0 | 110 | 500,5 | 720 | 70 | 12,0 | 31300 | 374 |
| BFC800W2/GS | 800 | 470 | 235,0 | 581 | 733,0 | 130 | 573,0 | 820 | 90 | 12,0 | 40700 | 616 |
Характеристики типов уплотнений
EPDM
- Диапазон температур - от -40°С до +130°С
- Область применения - сжатый воздух, вода, морская вода, пар, горячая вода, неорганические кислоты, абразивные субстанции, каустическая сода
- Свойства - хорошее уплотнение для средних температур
VITON
- Диапазон температур - от -20°С до +160°С
- Область применения - щелочи, растворители (только не ацетон), кислоты
- Свойства - хорошая устойчивость к жаре и свету
NBR
- Диапазон температур - от -20°С до +90°С
- Область применения - вода, морская вод, углеводороды с 40% ароматических веществ, воздух, природный газ, нефть, гликоль, метан, бутан
- Свойства - хорошие механические свойства
