Затвор дисковый поворотный с редуктором 32ч301р ЛМЗ Семенов
Затвор 32ч301р применяется в системах горячего и холодного водоснабжения, кондиционирования, канализации, вентиляции и пожаротушения.
Рабочая среда: вода, воздух.
Может быть использован для регулирования потока среды.
Технические характеристики
- Максимальное рабочее давление: 1,6 МПа (DN250); 1,0 МПа (DN300)
- Максимальная температура рабочей среды: +115°
- Температура окружающей среды: от -15 до +40°
- Установочное положение: любое
- Верхний фланец по ГОСТ Р 55510 (150 5211)
- Герметичность затвора соответствует классу «А» по ГОСТ 9544
Спецификация материалов
| п/п | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Высокопрочный чугун ВЧ50 |
| 2 | Диск | Высокопрочный чугун ВЧ50 |
| 3 | Манжета | EPDM |
| 4 | Шпиндель | Нержавеющая сталь 20Х13 |
| 5 | Скоба | Сталь 20, цинковое покрытие |
| 6 | Втулка верхняя | PTFE |
| 7 | Втулка средняя | PTFE |
| 8 | Втулка нижняя | PTFE |
| 9 | Шпонка | Сталь 40Х |
| 10 | Редуктор |

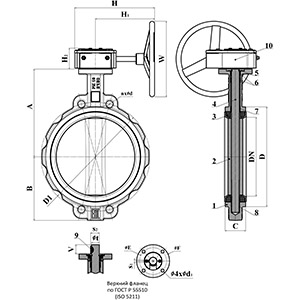

Размеры
| DN | A | B | V | C | D | D1 | nхød | Тип присоединения по ГОСТ | øF | øE | øt | s1 | s2 | d1 | H | H1 | H2 | W | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 266 | 191,5 | 35,5 | 68 | 330 | 350/355 | 12х25 | F10 | 125 | 102 | 30 | 8 | 34 | 12 | 305 | 225 | 80 | 287 | 36 |
| 300 | 333 | 240 | 35,5 | 78 | 375 | 410 | 12х25 | F10 | 125 | 102 | 30 | 8 | 34 | 12 | 305 | 225 | 80 | 287 | 48 |
