Краны шаровые Маршал цельносварные фланцевые стандартнопроходные ст 20 Ду 20-800 Ру 16-40

Краны шаровые Маршал цельносварные фланцевые стандартнопроходные ст 20 Ду 20-800 Ру 16-40

Заказать

Краны шаровые цельносварные фланцевые 11с67п 2ЦФ.00 - это одни из самых востребованных, надежных, а также экономичных видов запорной арматуры, выпускаемой ЛЗТА «МАРШАЛ». Краны выполненные из углеродистой стали 20 в стандартнопроходном исполнении с фланцевым присоединением используются в качестве запорного устройства, для перекрытия рабочих сред, жидких и газообразных, на трубопроводах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой, а также других отраслях промышленности. Цельносварные краны ТМ «Маршал» имеют длительный срок службы, прочную цельносварную конструкцию, высокую скорость перекрытия потока рабочей среды, отсутствие потерь давления в трубопроводе, помимо вышеперечисленного также удобное управление. Шаровые краны ЛЗТА «Маршал», лидеры в области производства стальных кранов общепромышленного применения, являются лучшими на российском рынке трубопроводной арматуры.

Характеристики

Материалы

Размеры

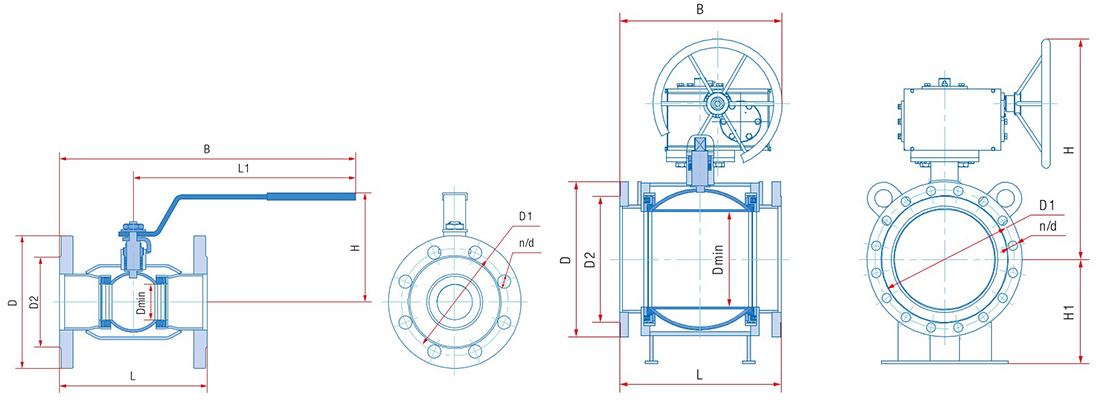

Краны шаровые Маршал стандартнопроходные фланцевые цельносварные, ст 20, Ду 20-800, Ру 16-40

Обозначение DN мм n кг kv
L D D1 D2 L1 B H H1 Dmin d
PN16
11с67п 2ЦФ.00.1.016.020/015 20 117 105 75 58 155 214 113   12,5 14 4 2 10
11с67п 2ЦФ.00.1.016.025/020 25 127 115 85 68 155 219 116   17 14 4 2,9 21
11с67п 2ЦФ.00.1.016.032/025 32 140 135 100 78 155 225 121   24 18 4 3,8 32
11с67п 2ЦФ.00.1.016.040/032 40 165 145 110 88 247 330 148   30 18 4 5,2 60
11с67п 2ЦФ.00.1.016.050/040 50 180 160 125 102 247 337 152   37 18 4 6,5 150
11с67п 2ЦФ.00.1.016.065/050 65 200 180 145 122 247 347 146   48 18 8 8 160
11с67п 2ЦФ.00.1.016.080/065 80 210 195 160 133 313 418 170   64 18 8 10,1 380
11с67п 2ЦФ.00.1.016.100/080 100 230 215 180 158 313 428 176   75 18 8 13 510
11с67п 2ЦФ.00.1.016.125/100 125 255 245 210 184 668 796 169   98 18 8 20,7 590
11с67п 2ЦФ.00.1.016.150/125 150 280 280 240 212 668 808 184   123 22 8 26,7 680
11с67п 2ЦФ.00.1.016.200/150 200 330 335 295 268 668 833 214   148 22 12 38 1830
11с67п 2ЦФ.00.1.016.250/200 250 450 405 355 320 803 1028 272   195 26 12 76,1 3655
11c67п 2ЦФ.00.3.016.300/250 300 500 460 410 370   530 576 254 245 26 12 174 6420
11c67п 2ЦФ.00.3.016.350/300 350 686 520 470 430   686 682 325 295 26 16 292 11900
11c67п 2ЦФ.00.3.016.400/300 400 762 580 525 482   762 682 375 295 30 16 311 20825
11c67п 2ЦФ.00.3.016.500/400 500 914 710 650 585   1118 886 500 385 33 20 703 25200
11c67п 2ЦФ.00.3.016.600/500 600 1067 840 770 685   1211 1088 550 486 36 20 1150 41150
11c67п 2ЦФ.00.3.016.700/600 700 1245 910 840 794   1300 1159 696 589 39 24 1981 72050
11c67п 2ЦФ.00.3.016.800/700 800 1372 1020 950 905   1478 1400 718 684 39 24 2910 93600
PN25
11с67п 2ЦФ.00.1.025.020/015 20 117 105 75 58 155 214 113   12,5 14 4 2 10
11с67п 2ЦФ.00.1.025.025/020 25 127 115 85 68 155 219 116   17 14 4 2,9 21
11с67п 2ЦФ.00.1.025.032/025 32 140 135 100 78 155 225 121   24 18 4 3,8 32
11с67п 2ЦФ.00.1.025.040/032 40 165 145 110 88 247 330 148   30 18 4 5,2 60
11с67п 2ЦФ.00.1.025.050/040 50 180 160 125 102 247 337 152   37 18 4 6,5 150
11с67п 2ЦФ.00.1.025.065/050 65 200 180 145 122 247 347 146   48 18 8 8 160
11с67п 2ЦФ.00.1.025.080/065 80 210 195 160 133 313 418 170   64 18 8 10,1 380
11с67п 2ЦФ.00.1.025.100/080 100 230 230 190 158 313 428 176   75 22 8 14,3 510
11с67п 2ЦФ.00.1.025.125/100 125 255 270 220 184 668 796 169   98 26 8 23,3 590
11с67п 2ЦФ.00.1.025.150/125 150 280 300 250 212 668 808 184   123 26 8 29,3 680
11с67п 2ЦФ.00.1.025.200/150 200 330 360 310 278 668 833 214   148 26 12 41,9 680
11с67п 2ЦФ.00.1.025.250/200 250 450 425 370 335 803 1028 272   195 30 12 80,2 680
11c67п 2ЦФ.00.3.025.300/250 300 500 485 430 390   530 576 254 245 30 16 181 6420
11c67п 2ЦФ.00.3.025.350/300 350 762 550 490 450   750 682 325 295 33 16 318 11900
11c67п 2ЦФ.00.3.025.400/300 400 838 610 550 505   838 682 375 295 36 16 325 20825
11c67п 2ЦФ.00.3.025.500/400 500 991 730 660 615   1157 886 500 385 39 20 735 25200
11c67п 2ЦФ.00.3.025.600/500 600 1143 840 770 720   1249 1088 550 486 39 20 1180 41150
11c67п 2ЦФ.00.3.025.700/600 700 1346 910 875 820   1350 1159 696 589 45 24 2117 72050
11c67п 2ЦФ.00.3.025.800/700 800 1524 1075 990 930   1554 1400 718 684 45 24 3085 93600
PN40
11с67п 2ЦФ.00.1.040.020/015 20 117 105 75 58 155 214 113   12,5 14 4 2 10
11с67п 2ЦФ.00.1.040.040/020 25 127 115 85 68 155 219 116   17 14 4 2,9 21
11с67п 2ЦФ.00.1.040.032/040 32 140 135 100 78 155 225 121   24 18 4 3,8 32
11с67п 2ЦФ.00.1.040.040/032 40 165 145 110 88 247 330 148   30 18 4 5,2 60
11с67п 2ЦФ.00.1.040.050/040 50 180 160 125 102 247 337 152   37 18 4 6,5 150
