Краны шаровые Маршал трехходовые разборные муфтовые с Т-образным проходом

Краны шаровые Маршал трехходовые разборные муфтовые с Т-образным проходом

Заказать

Краны шаровые муфтовые трехходовые Т-образные ТМ Маршал являются разновидностью запорной арматуры, которая служит для перенаправления рабочих сред и даже полного запирания двух каналов. Транспортируемая рабочая среда: вода, газ, нефтепродукты и другие, нетоксичные и неагрессивные, рабочие среды, нейтральные к материалам деталей крана. Трехходовые шаровые краны имеют разборную конструкцию и соединяются с трубопроводом при помощи фланцев.

Материал крана - сталь 20, сталь 09Г2С. Класс герметичности «А» по ГОСТ 9544 2015, срок службы не менее 30 лет.

Характеристики

Материалы

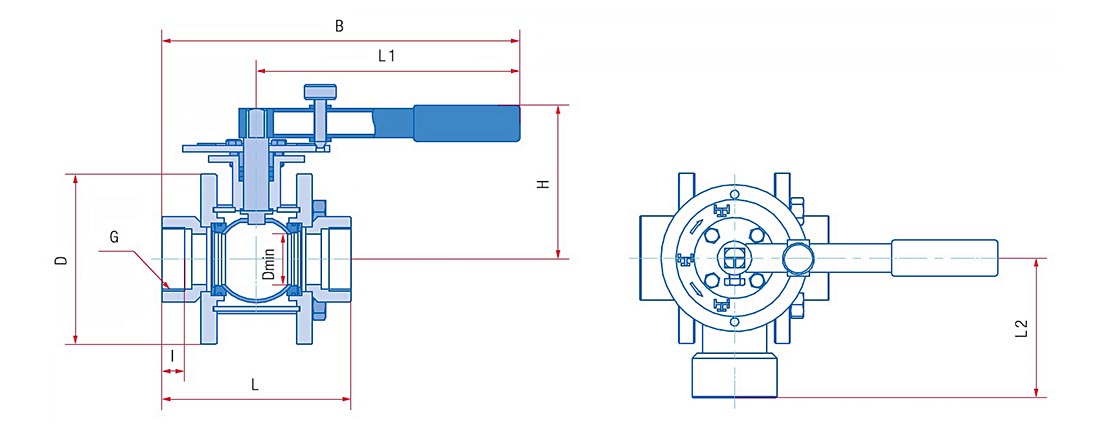

Размеры

Краны шаровые Маршал трехходовые разборные муфтовые с Т-образным проходом

Обозначение DN G мм кг
L I L1 B H L2 Dmin D
PN16
КШТТ СР.00.1.016.015 15 160 95 65 47 247 329 131 80 12,5 14
КШТТ СР.00.1.016.020 20 180 105 75 58 247 339 133 90 17 14
КШТТ СР.00.1.016.025 25 190 115 85 68 247 344 139 95 24 14
КШТТ СР.00.1.016.032 32 216 135 100 78 247 355 150 108 30 18
КШТТ СР.00.1.016.040 40 222 145 110 88 247 358 156 111 37 18
КШТТ СР.00.1.016.050 50 241 160 125 102 247 368 165 120,5 48 18
КШТТ СР.00.1.016.065 65 290 180 145 122 313 458 175 145 64 18
КШТТ СР.00.1.016.080 80 310 195 160 133 313 468 183 155 75 18
КШТТ СР.00.1.016.100 100 350 215 180 158 668 843 201 175 98 18
PN25
КШТТ СР.00.1.025.015 15 160 95 65 47 247 329 131 80 12,5 14
КШТТ СР.00.1.025.020 20 180 105 75 58 247 339 133 90 17 14
КШТТ СР.00.1.025.025 25 190 115 85 68 247 344 139 95 24 14
КШТТ СР.00.1.025.032 32 216 135 100 78 247 355 150 108 30 18
КШТТ СР.00.1.025.040 40 222 145 110 88 247 358 156 111 37 18
КШТТ СР.00.1.025.050 50 241 160 125 102 247 368 165 120,5 48 18
КШТТ СР.00.1.025.065 65 290 180 145 122 313 458 175 145 64 18
КШТТ СР.00.1.025.080 80 310 195 160 133 313 468 183 155 75 18
КШТТ СР.00.1.025.100 100 350 230 190 158 668 843 201 175 98 22
PN40
КШТТ СР.00.1.040.015 15 160 95 65 47 247 329 131 80 12,5 14
КШТТ СР.00.1.040.020 20 180 105 75 58 247 339 133 90 17 14
КШТТ СР.00.1.040.025 25 190 115 85 68 247 344 139 95 24 14
КШТТ СР.00.1.040.032 32 216 135 100 78 247 355 150 108 30 18
КШТТ СР.00.1.040.040 40 222 145 110 88 247 358 156 111 37 18
КШТТ СР.00.1.040.050 50 241 160 125 102 247 368 165 120,5 48 18
КШТТ СР.00.1.040.065 65 290 180 145 122 313 458 175 145 64 18
КШТТ СР.00.1.040.080 80 310 195 160 133 313 468 183 155 75 18
КШТТ СР.00.1.040.100 100 350 230 190 158 668 843 201 175 92 22
