Краны шаровые Маршал трехходовые разборные фланцевые с Т-образным проходом

Краны шаровые Маршал трехходовые разборные фланцевые с Т-образным проходом

Заказать

Краны шаровые фланцевые трехходовые Т-образные из стали 20 ТМ Маршал - это разновидность запорной арматуры, служащей для перенаправления рабочих сред и даже полного запирания двух каналов. Транспортируемая рабочая среда: вода, газ, нефтепродукты и другие, нетоксичные и неагрессивные, рабочие среды, нейтральные к материалам деталей крана. Трехходовые шаровые краны имеют разборную конструкцию и соединяются с трубопроводом при помощи фланцев.

Материал крана - сталь 20, сталь 09Г2С. Класс герметичности «А» по ГОСТ 9544 2015, срок службы не менее 30 лет.

Характеристики

Материалы

Размеры

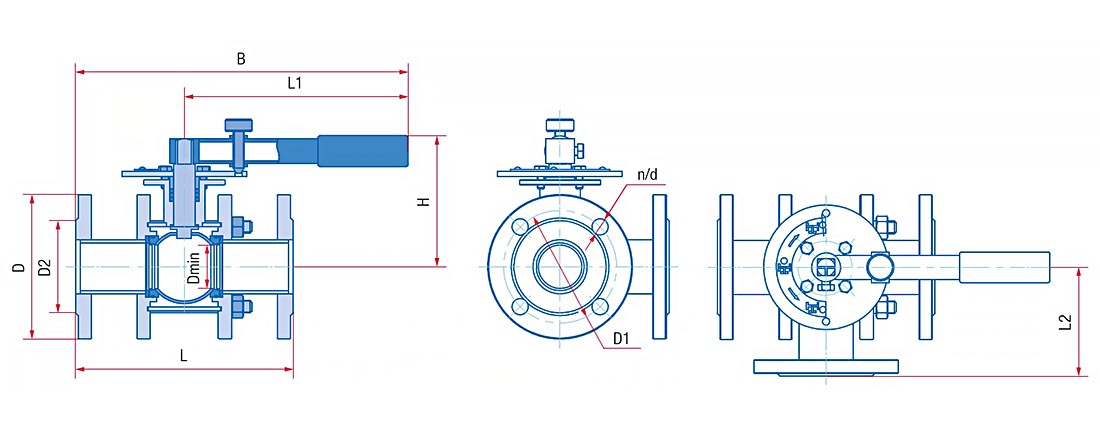

Краны шаровые Маршал трехходовые разборные фланцевые с Т-образным проходом

Обозначение DN мм n кг
L D D1 D2 L1 B H L2 Dmin d
PN16
КШТТ СФ.00.1.016.015 15 160 95 65 47 247 329 131 80 12,5 14 4 4,3
КШТТ СФ.00.1.016.020 20 180 105 75 58 247 339 133 90 17 14 4 5,6
КШТТ СФ.00.1.016.025 25 190 115 85 68 247 344 139 95 24 14 4 6,9
КШТТ СФ.00.1.016.032 32 216 135 100 78 247 355 150 108 30 18 4 10,1
КШТТ СФ.00.1.016.040 40 222 145 110 88 247 358 156 111 37 18 4 11,4
КШТТ СФ.00.1.016.050 50 241 160 125 102 247 368 165 120,5 48 18 4 15,2
КШТТ СФ.00.1.016.065 65 290 180 145 122 313 458 175 145 64 18 8 19,8
КШТТ СФ.00.1.016.080 80 310 195 160 133 313 468 183 155 75 18 8 22,7
КШТТ СФ.00.1.016.100 100 350 215 180 158 668 843 201 175 98 18 8 36,2
КШТТ СФ.00.1.016.125 125 400 245 210 184 668 870 218 200 123 18 8 51,1
КШТТ СФ.00.1.016.150 150 480 280 240 212 668 908 260 240 148 22 8 70
КШТТ СФ.00.1.016.200 200 600 335 295 268 803 1103 300 300 195 22 12 130,7
PN25
КШТТ СФ.00.1.025.015 15 160 95 65 47 247 329 131 80 12,5 14 4 4,3
КШТТ СФ.00.1.025.020 20 180 105 75 58 247 339 133 90 17 14 4 5,6
КШТТ СФ.00.1.025.025 25 190 115 85 68 247 344 139 95 24 14 4 6,9
КШТТ СФ.00.1.025.032 32 216 135 100 78 247 355 150 108 30 18 4 10,1
КШТТ СФ.00.1.025.040 40 222 145 110 88 247 358 156 111 37 18 4 11,4
КШТТ СФ.00.1.025.050 50 241 160 125 102 247 368 165 120,5 48 18 4 15,2
КШТТ СФ.00.1.025.065 65 290 180 145 122 313 458 175 145 64 18 8 19,8
КШТТ СФ.00.1.025.080 80 310 195 160 133 313 468 183 155 75 18 8 22,7
КШТТ СФ.00.1.025.100 100 350 230 190 158 668 843 201 175 98 22 8 39,8
КШТТ СФ.00.1.025.125 125 400 270 220 184 668 870 218 200 123 26 8 56,6
КШТТ СФ.00.1.025.150 150 480 300 250 212 668 908 260 240 148 26 8 74,2
КШТТ СФ.00.1.025.200 200 600 360 310 278 803 1103 300 300 195 26 12 134,5
PN40
КШТТ СФ.00.1.040.015 15 160 95 65 47 247 329 131 80 12,5 14 4 4,9
КШТТ СФ.00.1.040.020 20 180 105 75 58 247 339 133 90 17 14 4 6,5
КШТТ СФ.00.1.040.025 25 190 115 85 68 247 344 139 95 24 14 4 8,4
КШТТ СФ.00.1.040.032 32 216 135 100 78 247 355 150 108 30 18 4 11,5
КШТТ СФ.00.1.040.040 40 222 145 110 88 247 358 156 111 37 18 4 13,4
КШТТ СФ.00.1.040.050 50 241 160 125 102 247 368 165 120,5 48 18 4 18,9
КШТТ СФ.00.1.040.065 65 290 180 145 122 313 458 175 145 64 18 8 23,3
КШТТ СФ.00.1.040.080 80 310 195 160 133 313 468 183 155 75 18 8 26,2
КШТТ СФ.00.1.040.100 100 350 230 190 158 668 843 201 175 92 22 8 47,2
КШТТ СФ.00.1.040.125 125 400 270 220 184 668 870 218 200 117 26 8 70,2
КШТТ СФ.00.1.040.150 150 480 300 250 212 668 908 260 240 139 26 8 104,5
