Краны шаровые Маршал для газа под приварку цельносварные стандартнопроходные
Краны шаровые цельносварные под приварку для газа 11с67п ГАЗ ЦП.00 являются надежным запорным устройством для систем газоснабжения и технологических магистралей природного и сжиженного газа. Они выпускаются из углеродистой стали 20 стандартнопроходными, используются для долгосрочной установки на различных трубопроводах для перекрытия потоков природного газа, сниженных углеводородных газов, а также других газообразных сред, нейтральных к материалам деталей крана. Краны для газоснабжения, производимые ЛЗТА «Маршал» полностью соответствуют требованиям ГРО по герметичности и устойчивости к коррозии. Шаровые краны для газа отличаются превосходным качеством и конкурентной ценой, имеют большой количество вариантов исполнения. По заказу могут изготавливаться с удлиненным шпинделем для подземной бесканальной укладки. Все краны проходят обязательное испытание. Качество шаровых кранов Маршал для газа подтверждается сертификатами соответствия ГОСТ и ТУ.
Характеристики
- Номинальное давление: 16, 25, 40
- Номинальный диаметр: 10-800
- Исполнение: стандартнопроходной
- Корпус: неразборный, все части корпуса соединены сваркой
- Рабочая среда: природный газ, сжиженные углеводородные газы и другие газообразные среды, нейтральные к материалам деталей крана
- Присоединение к трубопроводу: под приварку
- Управление: рукоятка
Материалы
- Корпус: Сталь 20
- Шар: Сталь 08Х18Н10
- Концы под приварку: Сталь 20
- Шпиндель: Сталь 20X13
- Втулка нажимная: Сталь 20
- Уплотнение шпинделя: Фторопласт Ф4М5
- Седло: Фторопласт Ф4М5
- Кольца уплотнительные: Эластомер на основе фторкаучука
- Кольцо опорное: Сталь СтЗ оцинкованная
- Пружина тарельчатая: Сталь 60С2А оцинкованная
- Рукоятка: Сталь Ст3

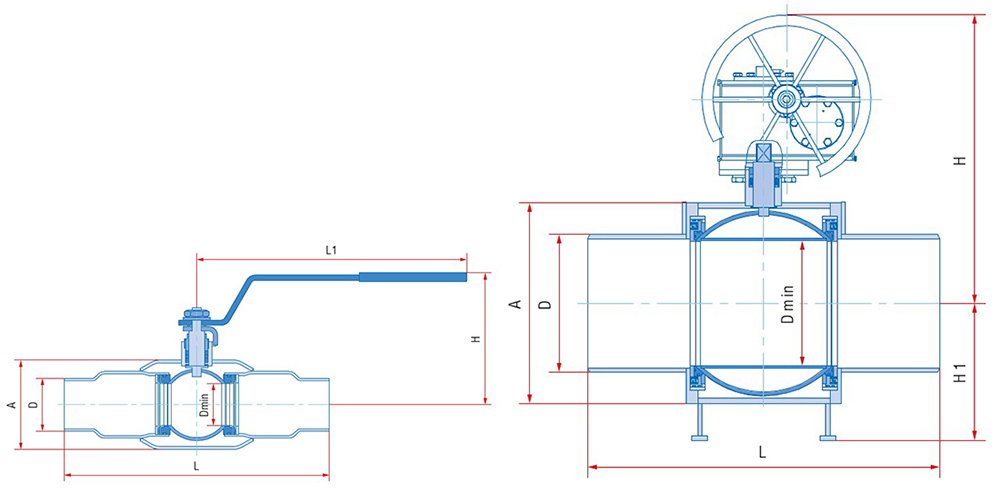

Размеры
| Обозначение | DN | мм | кг | kv | |||||||||
| L | D | A | L1 | H | Dmin | ||||||||
| PN16 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11с67п 2ЦП.00.1.016.020/015 | 20 | 230 | 155 | 113 | 12,5 | 27 | 42 | 0,9 | 10 | ||||
| 11с67п 2ЦП.00.1.016.025/020 | 25 | 230 | 155 | 116 | 17 | 34 | 48 | 1,1 | 21 | ||||
| 11с67п 2ЦП.00.1.016.032/025 | 32 | 260 | 155 | 121 | 24 | 42 | 57 | 1,4 | 32 | ||||
| 11с67п 2ЦП.00.1.016.040/032 | 40 | 260 | 247 | 148 | 30 | 51/48* | 76 | 2,3 | 60 | ||||
| 11с67п 2ЦП.00.1.016.050/040 | 50 | 300 | 247 | 152 | 37 | 60/57* | 76 | 2,8 | 150 | ||||
| 11с67п 2ЦП.00.1.016.065/050 | 65 | 360 | 247 | 146 | 48 | 76 | 102 | 3,9 | 160 | ||||
| 11с67п 2ЦП.00.1.016.080/065 | 80 | 370 | 313 | 170 | 64 | 89 | 133 | 5,5 | 380 | ||||
| 11с67п 2ЦП.00.1.016.100/080 | 100 | 390 | 313 | 176 | 75 | 108/114* | 133 | 7 | 510 | ||||
| 11с67п 2ЦП.00.1.016.125/100 | 125 | 390 | 668 | 169 | 98 | 133/140* | 180 | 12 | 590 | ||||
| 11с67п 2ЦП.00.1.016.150/125 | 150 | 390 | 668 | 184 | 123 | 159/168* | 219 | 16,2 | 680 | ||||
| 11с67п 2ЦП.00.1.016.200/150 | 200 | 390 | 668 | 214 | 148 | 219 | 245 | 24,8 | 1830 | ||||
| 11с67п 2ЦП.00.1.016.250/200 | 250 | 626 | 803 | 272 | 195 | 273 | 325 | 63 | 3655 | ||||
| 11c67п 2ЦП.00.3.016.300/250 | 300 | 724 | 324 | 420 | 576 | 254 | 245 | 155 | 6420 | ||||
| 11c67п 2ЦП.00.3.016.350/300 | 350 | 724 | 377 | 474 | 682 | 325 | 295 | 251 | 11900 | ||||
| 11c67п 2ЦП.00.3.016.400/300 | 400 | 838 | 426 | 474 | 682 | 325 | 295 | 264 | 20825 | ||||
| 11c67п 2ЦП.00.3.016.500/400 | 500 | 991 | 530 | 652 | 886 | 500 | 385 | 627 | 25200 | ||||
| 11c67п 2ЦП.00.3.016.600/500 | 600 | 1143 | 630 | 814 | 1088 | 550 | 486 | 1032 | 41150 | ||||
| 11c67п 2ЦП.00.3.016.700/600 | 700 | 1346 | 720 | 1000 | 1159 | 696 | 589 | 1849 | 72050 | ||||
| 11c67п 2ЦП.00.3.016.800/700 | 800 | 1524 | 820 | 1120 | 1400 | 718 | 684 | 2764 | 93600 | ||||
| PN25 | |||||||||||||
| 11с67п 2ЦП.00.1.025.020/015 | 20 | 230 | 155 | 113 | 12,5 | 27 | 42 | 0,9 | 10 | ||||
| 11с67п 2ЦП.00.1.025.025/020 | 25 | 230 | 155 | 116 | 17 | 34 | 48 | 1,1 | 21 | ||||
| 11с67п 2ЦП.00.1.025.032/025 | 32 | 260 | 155 | 121 | 24 | 42 | 57 | 1,4 | 32 | ||||
| 11с67п 2ЦП.00.1.025.040/032 | 40 | 260 | 247 | 148 | 30 | 51/48* | 76 | 2,3 | 60 | ||||
| 11с67п 2ЦП.00.1.025.050/040 | 50 | 300 | 247 | 152 | 37 | 60/57* | 76 | 2,8 | 150 | ||||
| 11с67п 2ЦП.00.1.025.065/050 | 65 | 360 | 247 | 146 | 48 | 76 | 102 | 3,9 | 160 | ||||
| 11с67п 2ЦП.00.1.025.080/065 | 80 | 370 | 313 | 170 | 64 | 89 | 133 | 5,5 | 380 | ||||
| 11с67п 2ЦП.00.1.025.100/080 | 100 | 390 | 313 | 176 | 75 | 108/114* | 133 | 7 | 510 | ||||
| 11с67п 2ЦП.00.1.025.125/100 | 125 | 390 | 668 | 169 | 98 | 133/140* | 180 | 12 | 590 | ||||
| 11с67п 2ЦП.00.1.025.150/125 | 150 | 390 | 668 | 184 | 123 | 159/168* | 219 | 16,2 | 680 | ||||
| 11с67п 2ЦП.00.1.025.200/150 | 200 | 390 | 668 | 214 | 148 | 219 | 245 | 24,8 | 1830 | ||||
| 11с67п 2ЦП.00.1.025.250/200 | 250 | 626 | 803 | 272 | 195 | 273 | 325 | 63 | 3655 | ||||
| 11c67п 2ЦП.00.3.016.300/250 | 300 | 724 | 324 | 420 | 576 | 254 | 245 | 155 | 6420 | ||||
| 11c67п 2ЦП.00.3.016.350/300 | 350 | 724 | 377 | 474 | 682 | 325 | 295 | 251 | 11900 | ||||
| 11c67п 2ЦП.00.3.016.400/300 | 400 | 838 | 426 | 474 | 682 | 325 | 295 | 264 | 20825 | ||||
| 11c67п 2ЦП.00.3.016.500/400 | 500 | 991 | 530 | 652 | 886 | 500 | 385 | 627 | 25200 | ||||
| 11c67п 2ЦП.00.3.016.600/500 | 600 | 1143 | 630 | 814 | 1088 | 550 | 486 | 1032 | 41150 | ||||
| 11c67п 2ЦП.00.3.016.700/600 | 700 | 1346 | 720 | 1000 | 1159 | 696 | 589 | 1849 | 72050 | ||||
| 11с67п 2ЦП.00.3.016.800/700 | 800 | 1524 | 820 | 1120 | 1400 | 718 | 684 | 2764 | 93600 | ||||
| PN40 | |||||||||||||
| 11с67п 2ЦП.00.1.040.020/015 | 20 | 230 | 155 | 113 | 12,5 | 27 | 42 | 0,9 | 10 | ||||
| 11с67п 2ЦП.00.1.040.025/020 | 25 | 230 | 155 | 116 | 17 | 34 | 48 | 1,1 | 21 | ||||
| 11с67п 2ЦП.00.1.040.032/025 | 32 | 260 | 155 | 121 | 24 | 42 | 57 | 1,4 | 32 | ||||
| 11с67п 2ЦП.00.1.040.040/032 | 40 | 260 | 247 | 148 | 30 | 51/48* | 76 | 2,3 | 60 | ||||
| 11с67п 2ЦП.00.1.040.050/040 | 50 | 300 | 247 | 152 | 37 | 60/57* | 76 | 2,8 | 150 | ||||
