Шаровой кран с удлиненным штоком Vexve серия 117

Шаровой кран с удлиненным штоком Vexve серия 117

Заказать

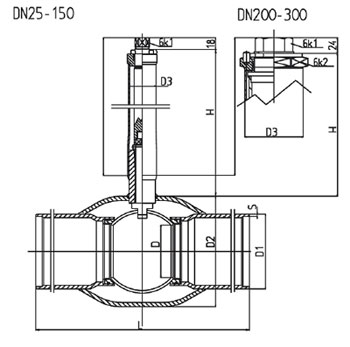

Шаровой кран стальной Vexve серия 117 - чертеж


Габаритные размеры

DN PN Код D D1 D2 D3 H L 6K1 6K2 S Кг
25 40 117025 20 33,7 48,3 33,7 350 230 19 - 2,6 2,5
32 40 117032 25 42,4 60,3 33,7 350 260 19 - 2,6 2,9
40 40 117040 32 48,3 76,1 33,7 350 260 19 - 2,6 3,4
50 40 117050 40 60,3 88,9 33,7 350 300 19 - 2,9 4,8
65 25 117065 50 76,1 114,3 33,7 350 300 19 - 2,9 6,4
80 25 117080 65 88,9 139,7 33,7 350 300 19 - 3,2 7,7
100 25 117100 80 114,3 168,3 42,4 350 325 19 - 3,6 10,5
125 25 117125 100 139,7 177,8 42,4 350 325 27 - 4,0 15,3
150 25 117150 125 168,3 219,1 42,4 350 350 27 - 4,5 20,7
200 25 117200 150 219,1 273,0 76,1 350 400 50 90 4,5 46,3
250 25 117250 200 273,0 355,6 88,9 350 530 50 90 5,0 84
300 25 117300 250 323,9 457,0 88,9 350 550 50 90 5,6 120

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Головка штока H1=нержавеющая сталь EN X5CrNi 18-10 (1.4 301)
Уплотнение шара Упрочненный PTFE
Уплотнение штока FPM
