Шаровой кран с удлиненным штоком Vexve серия 107S

Шаровой кран с удлиненным штоком Vexve серия 107S

Заказать

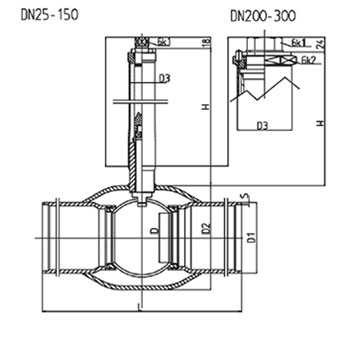

Шаровой кран стальной Vexve серия 107S - чертеж


Габаритные размеры

DN PN Код D D1 D2 D3 D4 H* L 6K1 6K2 S ISO 5211 Key Kv Kr
25 40 107 025/S 20 33,7 48,3 33,7   350 230 19 - 2,6     25 2,5
32 40 107 032/S 25 42,4 60,3 33,7   350 260 19 - 2,6     41 2,9
40 40 107 040/S 32 48,3 76,1 33,7   350 260 19 - 2,6     65 3,4
50 40 107 050/S 40 60,3 88,9 33,7   350 300 19 - 2,9     103 4,8
65 25 107 065/S 50 76,1 114,3 33,7   350 300 19 - 2,9     180 6,4
80 25 107 080/S 65 88,9 139,7 33,7   350 300 19 - 3,2     290 7,7
100 25 107 100/S 80 114,3 168,3 42,4   350 325 19 - 3,6     470 10,5
125 25 107 125/S 100 139,7 177,8 42,4   350 325 27 - 4     830 15,3
150 25 107 150/S 125 168,3 219,1 42,4   350 350 27 - 4,5     1150 20,7
200 25 107 200/S 150 219,1 273 76,1   350 400 50 90 4,5     1750 46,3
250 25 107 250/S 200 273 355,6 88,9   350 530 50 90 5     3200 84
300 25 107 300/S 250 323,9 457 88,9   350 550 50 90 5,6     4600 120
350 25 107350 290 355,6 508 102 50 350 686     5,6 F16 A-14x9-80 9600 190
400 25 107400 340 406,4 610 115 70 350 762     7 F25 A-20x12-100 13300 280
500 25 107500 390 508 660 140 90 350 914     7 F30 A-25x14-100 18700 470
600 25 107600 489 610 813 194 90 350 1065     7,1 F30 A-25x14-100 45000 1050

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Головка штока H1=нержавеющая сталь EN X5CrNi 18-10 (1.4 301)
Уплотнение шара Упрочненный PTFE
Уплотнение штока FPM
