Шаровой кран стальной Vexve серия 154xx1

Шаровой кран стальной Vexve серия 154xx1

Заказать

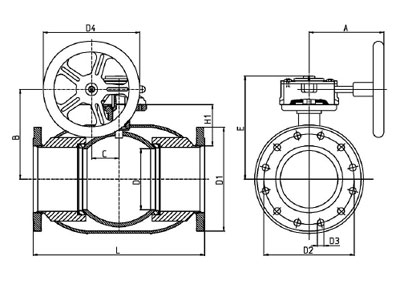

Шаровой кран стальной Vexve серия 154xx1 - чертеж

Цены на краны Vexve серии 154xx1

DN PN Цена
125 25 34 149 руб.
150 25 57 728 руб.
200 25 98 573 руб.
250 25 204 129 руб.
300 25 337 999 руб.
350 25 530 935 руб.
400 25 954 975 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D D1 D2 D3 D4 H1 L A B C E Отверстия Kv Кг
100 25 16 154101 100 220 180 18 200 120 350 223 211 53 252 8 830 27,7
125 25 16 154126 125 250 210 18 200 127 375 223 231 53 272 8 1150 36,4
150 25 16 154151 150 285 240 22 250 118 515 268 245 69 293 8 1750 66
200 25 16 154201 200 340 295 22 300 135 560 299 295 97 345 12 3200 118
250 25 16 154251 250 405 355 26 600 158 595 417 349 138 423 12 4600 170
300 25 16 154301 290 460 410 26 600 370 716 417 424 138 498 12 9600 258
350 25 16 154351 340 520 470 26 500 445 802 444 499 138 573 16 13300 361
400 25 16 154401 390 580 525 30 500 512 1140 475 576 180 647 16 18700 679
500 25 16 154501 489 715 650 33 500 579 1016 475 643 180 714 20 45000 1260

Спецификация материалов

Приводной механизм Механический редуктор с червячной передачей
Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
Фланцы EN 1092-1, имеется в исполнении PN 10, 16, 25
