Шаровой кран стальной Vexve серия 153

Шаровой кран стальной Vexve серия 1543

Заказать

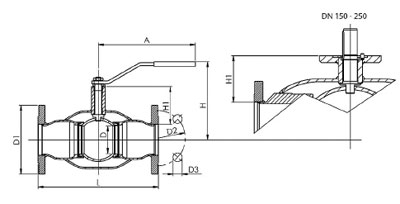

Шаровой кран стальной Vexve серия 153 - чертеж

Цены на краны Vexve серии 153

DN PN Цена
15 40 3 065 руб.
20 40 3 243 руб.
25 40 3 625 руб.
32 40 4 075 руб.
40 40 4 773 руб.
50 40 6 408 руб.
65 25 8 131 руб.
80 25 10 426 руб.
100 25 17 887 руб.
125 25 24 201 руб.
150 25 46 154 руб.
200 25 84 942 руб.
250 25 178 254 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D D1 D2 D3 H H1 A L Отверстия Kv Кг
15 40 40 153015 15 95 65 14 100 26 120 245 4 14 2,4
20 40 40 153020 20 105 75 14 105 43 150 245 4 25 2,9
25 40 40 153025 25 115 85 14 105 43 150 275 4 41 4,7
32 40 40 153032 32 140 100 18 125 61 190 275 4 65 5,4
40 40 40 153040 40 150 110 18 130 65 190 320 4 103 7,2
50 25 16 153050 50 165 125 18 180 79 280 320 4 180 9,7
65 25 16 153065 65 185 145 18 190 83 280 325 8 290 11,5
80 25 16 153080 80 200 160 18 220 104 280 350 8 470 16,8
100 25 16 153100 100 220 180 18 245 108 420 350 8 830 23,6
125 25 16 153125 125 250 210 18 265 117 600 375 8 1150 32
150 25 16 153150 150 285 240 22 260 118 900 515 8 1750 65
200 25 16 153200 200 340 295 22 334 135 1200 560 12 3200 115
250 25 16 153250 250 405 355 26 _ 158 _ 595 12 4600 155

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
Фланцы EN 1092-1, имеется в исполнении PN 10, 16, 25, 40
