Шаровой кран стальной Vexve серия 105

Шаровой кран стальной Vexve серия 105

Заказать

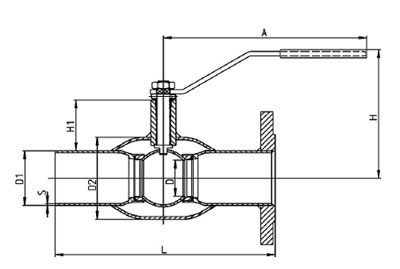

Шаровой кран стальной Vexve серия 105 - чертеж

Управление (ручки)
- DN 10-150: оцинкованная сталь
- DN 200-250: окрашенная углеродистая сталь.
- DN 300: поставляется только с механическим редуктором
- DN 150-300: рекомендуется механический редуктор с червячной передачей

Цены на краны Vexve серии 105

DN PN Цена
15 40 2 146 руб.
20 40 2 231 руб.
25 40 2 492 руб.
32 40 2 678 руб.
40 40 3 184 руб.
50 40 3 760 руб.
65 25 4 969 руб.
80 25 6 720 руб.
100 25 9 928 руб.
125 25 14 591 руб.
150 25 22 614 руб.
200 25 43 022 руб.
250 25 81 982 руб.
300 25 166 923 руб.

Габаритные размеры

DN PN корпус PN фланцев Kод D D1 D2 S H H1 A L Kv Кг
15 40 40 105015 10 21,3 33,7 2,0 100 23 120 240 8 1,2
20 40 40 105020 15 26,9 42,4 2,3 100 24 120 240 14 1,7
25 40 40 105025 20 33,7 48,3 2,6 105 40 150 240 25 2,2
32 40 40 105032 25 42,4 60,3 2,6 105 39 150 270 41 3,3
40 40 40 105040 32 48,3 76,1 2,6 125 59 190 270 65 3,7
50 40 40 105050 40 60,3 88,9 2,9 130 59 190 310 103 5
65 25 16 105065 50 76,1 114,3 2,9 180 71 280 310 180 7
80 25 16 105080 65 88,9 139,7 3,2 190 77 280 310 290 8,5
100 25 16 105100 80 114,3 168,3 3,6 220 92 280 340 470 12,6
125 25 16 105125 100 139,7 177,8 4,0 245 95 420 340 830 18,5
150 25 16 105150 125 168,3 219,1 4,5 265 103 600 360 1150 25,3
200 25 16 105200 150 219,1 273,0 4,5 260 92 900 415 1750 48,5
250 25 16 105250 200 273,0 355,6 5,0 300 108 1200 540 3200 86,5
300 25 16 105300 250 323,9 457,0 5,6 - 132 - 560 4600 124

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
