Шаровой кран стальной Vexve серия 104/25xx1

Шаровой кран стальной Vexve серия 104/25xx1

Заказать

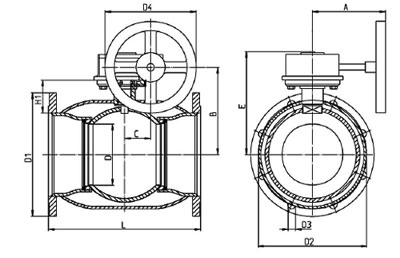

Шаровой кран стальной Vexve серия 104/25хх1 - чертеж

Цены на краны Vexve серии 104/25хх1

DN PN Цена
100 25 22 414 руб.
125 25 27 027 руб.
150 25 37 356 руб.
200 25 60 722 руб.
250 25 101 838 руб.
300 25 198 663 руб.
350 25 339 912 руб.
400 25 534 062 руб.
500 25 985 089 руб.
600 25 1 929 563 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D D1 D2 D3 D4 H1 L A B C E Отверстия Kv Кг
100 25 16 104101 80 220 180 18 125 108 300 178 199 53 240 8 470 14,4
125 25 16 104126 100 250 210 18 200 108 325 223 212 53 253 8 830 21,8
150 25 16 104151 125 285 240 22 200 114 350 223 232 53 273 8 1150 36
200 25 16 104201 150 340 295 22 250 92 400 268 244 69 292 12 1750 66
250 25 16 104251 200 405 355 26 300 108 500 299 295 97 345 12 3200 118
300 25 16 104301 250 460 410 26 600 132 500 417 348 138 422 12 4600 170
350 25 16 104351 290 520 470 26 600 192 706 417 424 138 498 16 9600 267
400 25 16 104401 340 580 525 30 500 242 810 444 500 138 573 16 13300 390
500 25 16 104501 390 715 650 33 500 259 978 475 577 180 648 20 18700 670
600 25 16 104601 489 840 770 36 500 275 1130 475 644 180 715 20 45000 1340

Спецификация материалов

Приводной механизм Механический редуктор с червячной передачей
Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
