Шаровой кран стальной Vexve серия 104

Шаровой кран стальной Vexve серия 104

Заказать

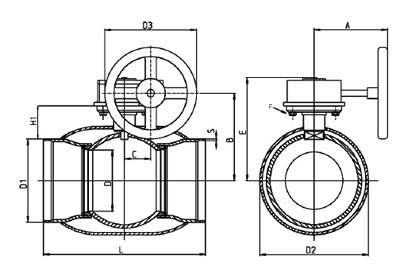

Шаровой кран стальной Vexve серия 104 - чертеж

Цены на краны Vexve серии 104

DN PN Цена
80 25 15 544 руб.
100 25 17 450 руб.
125 25 22 162 руб.
150 25 28 180 руб.
200 25 47 183 руб.
250 25 80 327 руб.
300 25 175 698 руб.
350 25 291 625 руб.
400 25 471 485 руб.
500 25 844 591 руб.
600 25 1 762 088 руб.

Габаритные размеры

DN PN Код D D1 D2 D3 S H1 A L B C E Верхний фланец Kv Кг
100 25 104100 80 114,3 168,3 125 3,6 108 178 325 199 53 240 - 470 10,3
125 25 104125 100 139,7 177,8 200 4,0 108 223 325 212 53 253 - 830 17,4
150 25 104150 125 168,3 219,1 200 4,5 114 223 350 232 53 273 - 1150 22
200 25 104200 150 219,1 273,0 250 4,5 92 268 400 244 69 292 - 1750 44
250 25 104250 200 273,0 355,6 300 5,0 108 299 530 295 97 345 - 3200 87
300 25 104300 250 323,9 457,0 600 5,6 132 417 550 348 138 422 - 4600 142
350 25 104350 290 355,6 508,0 600 5,6 192 417 686 424 138 498 F 16 9600 206
400 25 104400 340 406,4 610,0 500 7,0 242 444 762 500 138 573 F 25 13300 293
500 25 104500 390 508,0 660,0 500 7,0 259 475 914 577 180 648 F 30 18700 484
600 25 104600 489 610,0 813,0 500 7,1 275 475 1065 644 180 715 F 30 45000 1150

Спецификация материалов

Приводной механизм Механический редуктор с червячной передачей
Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
