Шаровой кран стальной Vexve серия 103/25

Шаровой кран стальной Vexve серия 103/25

Заказать

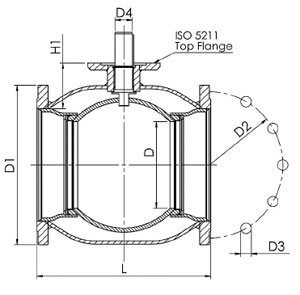

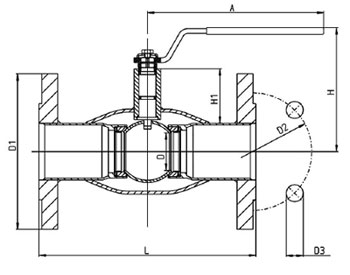

Шаровой кран стальной Vexve серия 103/25 - чертежШаровой кран стальной Vexve серия 103 - чертеж

Цены на краны Vexve серии 103/25

DN PN Цена
65 25 7 937 руб.
80 25 10 267 руб.
100 25 15 773 руб.
125 25 21 847 руб.
150 25 33 251 руб.
200 25 61 272 руб.
250 25 90 205 руб.
300 25 173 641 руб.
350 25 303 861 руб.
400 25 489 686 руб.
500 25 925 621 руб.
600 25 1 788 815 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D D1 D2 D3 D4 H H1 A L Отверстия ISO 5211 Kv Кг
15 40 40 103015 10 95 65 14 - 100 23 120 130 4 - 8 1,8
20 40 40 103020 15 105 75 14 - 100 24 120 150 4 - 14 2,4
25 40 40 103025 20 115 85 14 - 105 40 150 160 4 - 25 2,9
32 40 40 103032 25 140 100 18 - 105 39 150 180 4 - 41 4,7
40 40 40 103040 32 150 110 18 - 125 59 190 200 4 - 65 5,4
50 40 40 103050 40 165 125 18 - 130 59 190 230 4 - 103 7,2
65 25 16 103065 50 185 145 18 - 180 71 280 270 8 - 180 9,7
80 25 16 103080 65 200 160 18 - 190 77 280 280 8 - 290 11,5
100 25 16 103100 80 220 180 18 - 220 92 280 300 8 - 470 16,8
125 25 16 103125 100 250 210 18 - 245 95 420 325 8 - 830 23,6
150 25 16 103150 125 285 240 22 - 265 103 600 350 8 - 1150 32
200 25 16 103200 150 340 295 22 35 260 92 900 400 12 F12 1750 58
250 25 16 103250 200 405 355 26 40 300 108 1200 500 12 F14 3250 99
300 25 16 103300 250 460 410 26   50 132   500 12 F16 4600 138
350 25 16 103350 290 520 470 26   50 192   706 16 F16 9600 230
400 25 16 103400 340 580 525 30   70 242   810 16 F25 13300 330
500 25 16 103500 390 715 650 33   90 259   978 20 F30 18700 530
600 25 16 103600 489 840 770 36   90 274   1130 20 F30 45000 1150

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345).
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE PN фланцев 25
