Шаровой кран стальной Vexve серия 102

Шаровой кран стальной Vexve серия 102

Заказать

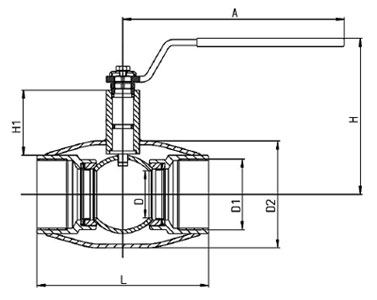

Шаровой кран стальной Vexve серия 102 - чертеж

Цены на краны Vexve серии 100

DN PN Цена
10 40 1 158 руб.
15 40 1 158 руб.
20 40 1 258 руб.
25 40 1 375 руб.
32 40 1 550 руб.
40 40 1 802 руб.
50 40 2 022 руб.

Габаритные размеры

DN PN Код D D1 D2 H H1 A L Kv кг
10 40 102010 10 R 3/8 33,7 100 23 120 75 8 0,4
15 40 102015 10 R 1/2 33,7 100 23 120 75 8 0,4
20 40 102020 15 R 3/4 42,4 100 24 120 75 14 0,5
25 40 102025 20 R 1 48,3 105 40 150 90 25 0,8
32 40 102032 25 R 1 1/4 60,3 110 39 150 105 41 1,1
40 40 102040 32 R 1 1/2 76,1 120 59 190 120 65 1,8
50 40 102050 40 R 2 88,9 130 59 190 145 103 2,3

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
