Шаровой кран стальной Vexve серия 101

Шаровой кран стальной Vexve серия 101

Заказать

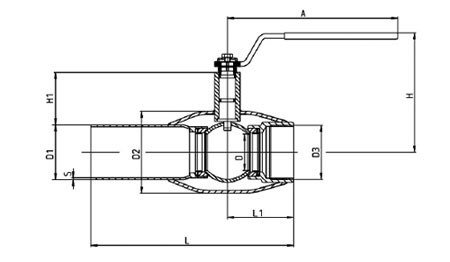

Шаровой кран стальной Vexve серия 101 - чертеж

Цены на краны Vexve серии 101

DN PN Цена
10 40 1 031 руб.
15 40 1 031 руб.
20 40 1 087 руб.
25 40 1 154 руб.
32 40 1 323 руб.
40 40 1 738 руб.
50 40 1 930 руб.

Габаритные размеры

DN PN Код D D1 D2 D3 S H H1 A L L1 Kv кг
10 40 101010 10 17,2 33,7 R 3/8 2,0 100 23 120 153 37 8 0,5
10 40 101 010/H 10 17,2 33,7 R 3/8 2,0 129 50 120 153 37 8 0,5
15 40 101015 10 21,3 33,7 R 1/2 2,0 100 23 120 153 37 8 0,5
15 40 101 015/H 10 21,3 33,7 R 1/2 2,0 129 50 120 153 37 8 0,5
20 40 101020 15 26,9 42,4 R 3/4 2,3 100 24 120 153 38 14 0,6
20 40 101 020/H 15 26,9 42,4 R 3/4 2,3 129 50 120 153 38 14 0,6
25 40 101025 20 33,7 48,3 R 1 2,6 105 40 150 160 45 25 0,9
25 40 101 025/H 20 33,7 48,3 R 1 2,6 112 50 150 160 45 25 0,9
32 40 101032 25 42,4 60,3 R 1 1/4 2,6 110 39 150 183 53 41 1,3
32 40 101 032/H 25 42,4 60,3 R 1 1/4 2,6 115 50 150 183 53 41 1,3
40 40 101040 32 48,3 76,1 R 1 1/2 2,6 120 59 190 190 60 65 1,8
50 40 101050 40 60,3 88,9 R 2 2,9 130 59 190 223 72 103 2,5

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
Ручка оцинкованная сталь
