Шаровой кран стальной Vexve серия 100/S

Шаровой кран стальной Vexve серия 100/S

Заказать

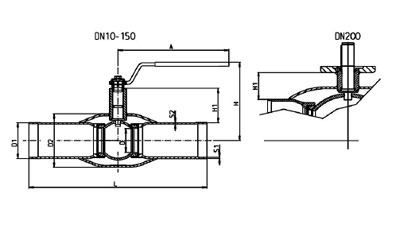

Шаровой кран стальной Vexve серия 100/S - чертеж

Управление (ручки)
- DN 10-150: оцинкованная сталь
- DN 200-250: окрашенная углеродистая сталь
- DN 300: поставляется только с механическим редуктором
- DN 150-300: рекомендуется механический редуктор с червячной передачей


Габаритные размеры

DN PN Код D D1 D2 S1 S2 H H1 A L Kv Кг
15 40 100 015/SH 10 21,3 33,7 2,0 4,0 129 50 120 230 8 0,6
20 40 100 020/S H 15 26,9 42,4 2,3 4,0 129 50 120 230 14 0,8
25 40 100 025/S H 20 33,7 48,3 2,6 4,0 112 50 160 230 25 1,1
32 40 100 032/SH 25 42,4 60,3 2,6 4,0 115 50 160 260 41 1,5
40 40 100 040/S 32 48,3 76,1 2,6 4,0 125 59 190 260 65 2,6
50 40 100 050/S 40 60,3 88,9 2,9 5,0 130 59 190 300 103 3,4
65 25 100 065/S 50 76,1 114,3 2,9 5,0 180 71 280 300 180 4,9
80 25 100 080/S 65 88,9 139,7 3,2 5,0 190 77 280 300 290 6,2
100 25 100 100/S 80 114,3 168,3 3,6 5,0 220 97 280 325 470 9
125 25 100 125/S 100 139,7 177,8 4,0 5,6 245 95 420 325 830 13,4
150 25 100 150/S 125 168,3 219,1 4,5 6,3 265 103 600 350 1150 18,7
200 25 100 200/S 150 219,1 273,0 4,5 7,1 273 72 870 400 1750 39,8

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (10345)
Шар Нержавеющая сталь, EN X5CrNi18-10 (14301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (14305)
Уплотнение шара Упрочненный PTFE
Уплотнение штока FPM
