Шаровой кран стальной Vexve серия 100/GS

Шаровой кран стальной Vexve серия 100/GS

Заказать

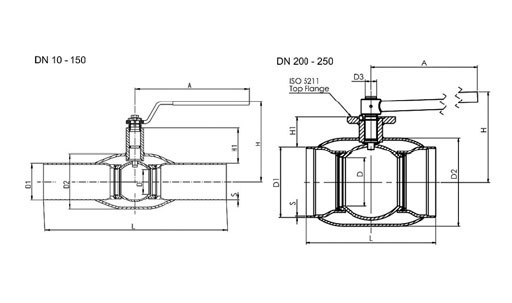

Шаровой кран стальной Vexve серия 100/GS - чертеж

Управление (ручки)
- DN 10-150: оцинкованная сталь
- DN 200-250: окрашенная углеродистая сталь
- DN 300: поставляется только с механическим редуктором
- DN 150-300: рекомендуется механический редуктор с червячной передачей.


Габаритные размеры

DN PN Код D D1 D2 D3 S H H1 A L ISO 5211 Kv кг
10 40 100 010/GS 10 17 33,7   2 100 23 120 230   8 0,5
15 40 100 015/GS 10 18 33,7   2 100 23 120 230   8 0,5
20 40 100 020/G S 15 25 42,4   2,3 100 24 120 230   14 0,7
25 40 100 025/GS 20 32 48,3   2,6 105 40 150 230   25 1
32 40 100 032/GS 25 38 60,3   2,6 105 39 150 260   41 1,4
40 40 100 040/G S 32 45 76,1   2,6 125 59 190 260   65 1,9
50 40 100 050/GS 40 57 88,9   2,9 130 59 190 300   103 2,7
65 25 100 065/GS 50 76 114,3   2,9 180 71 280 300   180 4,2
80 25 100 080/G S 65 89 139,7   3,2 190 77 280 300   290 5,5
100 25 100 100/G S 80 108 168,3   3,6 220 92 280 325   470 8,3
125 25 100 125/GS 100 133 177,8   4 245 95 420 325   830 13,3
150 25 100 150/GS 125 159 219,1   4,5 265 103 600 350   1150 18,5
200 25 100 200/GS 150 219 273   4,5 260 92 900 400   1750 39
250 25 100 250/GS 200 273 355,6   5 300 108 1200 530   3200 74
300 25 100 300/G S 250 325 457 50 5,6   112   550 F16 4600 110
350 25 100 350/GS 290 377 508 50 5,6   172   686 F16 9600 170
400 25 100 400/G S 340 426 610 70 7   217   762 F25 13300 250
500 25 100 500/GS 390 530 660 90 7   219   914 F30 18700 400
600 25 100 600/GS 489 630 813 90 11   224   1065 F30 45000 940

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Втулка штока Сталь
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Патрубки Сталь, EN 10217-2 P235GH (1.0345)
Ручка Оцинкованная сталь с пластиковым покрытием
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
