Шаровой кран из нержавеющей стали Vexve серия 233

Шаровой кран из нержавеющей стали Vexve серия 233

Заказать

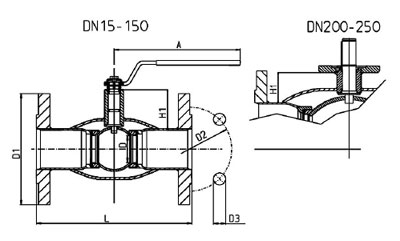

Шаровой кран стальной Vexve серия 233 - чертеж

Цены на краны Vexve серии 233

DN PN Цена
15 40 7 828 руб.
20 40 8 397 руб.
25 40 10 666 руб.
32 40 13 036 руб.
40 40 15 745 руб.
50 40 20 486 руб.
65 25 30 474 руб.
80 25 35 667 руб.
100 25 49 662 руб.
125 25 84 878 руб.
150 25 110 442 руб.
200 25 235 274 руб.
250 25 341 993 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D D1 D2 D3 H H1 A L Отверстия Kv Кг
15 40 40 233015 10 95 65 14 100 22 140 130 4 8 1,7
20 40 40 233020 15 105 75 14 100 23 140 150 4 14 2,4
25 40 40 233025 20 115 85 14 90 28 150 160 4 25 2,9
32 40 40 233032 25 140 100 18 95 27 150 180 4 41 4,5
40 40 40 233040 32 150 110 18 100 34 190 200 4 65 5,7
50 40 40 233050 40 165 125 18 110 35 190 230 4 103 7
65 25 16 233065 50 185 145 18 160 51 280 270 8 180 9,7
80 25 16 233080 65 200 160 18 170 57 280 280 8 290 10,9
100 25 16 233100 80 220 180 18 185 55 280 300 8 470 15
125 25 16 233125 100 250 210 18 205 56 420 325 8 830 21,7
150 25 16 233150 125 285 240 22 225 62 600 350 8 1150 30,5
200 25 16 233200 150 340 295 22 273 72 870 400 12 1750 50,2
250 25 16 233250 200 405 355 26 332 88 1200 550 12 3200 92,3

Спецификация материалов

Корпус Нержавеющая сталь, EN 10217-7 X2CrNiMo17-12-2 (1.4404)
Шар Нержавеющая сталь, EN X2CrNiMo17-12-2 (1.4404)
Шток Нержавеющая сталь, EN X2CrNiMo17-12-2 (1.4404)
Уплотнение шара Углепластик PTFE
Патрубки Нержавеющая сталь, EN 10217-7 X2CrNiMo17-12-2 (1.4404)
Ручка Нержавеющая сталь
Уплотнительные кольца FPM
Уплотнительная втулка PTFE
Фланцы EN 1092-1
