Шаровой кран для газа Vexve серия 309

Шаровой кран для газа Vexve серия 309

Заказать

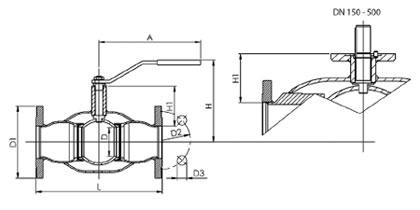

Шаровой кран стальной Vexve серия 309 - чертеж

Управление (ручки)
- DN 10-150: оцинкованная сталь
- DN 200-250: окрашенная углеродистая сталь
- DN 300: поставляется только с механическим редуктором
- DN 150-300: рекомендуется механический редуктор с червячной передачей

Цены на краны Vexve серии 115

DN PN Цена
15 40 4 104 руб.
20 40 4 232 руб.
25 40 4 980 руб.
32 40 5 793 руб.
40 40 6 641 руб.
50 40 8 985 руб.
65 25 11 457 руб.
80 25 15 140 руб.
100 25 25 486 руб.
125 25 35 073 руб.
150 25 66 230 руб.
200 25 125 095 руб.
250 25 264 042 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D D1 D2 D3 H H1 A L Отверстия Кг
15 40 40 309015 15 95 65 14 100 26 120 245 4 2,4
20 40 40 309020 20 105 75 14 105 43 150 245 4 2,9
25 40 40 309025 25 115 85 14 105 43 150 275 4 4,7
32 40 40 309032 32 140 100 18 125 61 190 275 4 5,4
40 40 40 309040 40 150 110 18 130 65 190 320 4 7,2
50 25 16 309050 50 165 125 18 180 79 280 320 4 9,7
65 25 16 309065 65 185 145 18 190 83 280 325 8 11,5
80 25 16 309080 80 200 160 18 220 104 280 350 8 16,8
100 25 16 309100 100 220 180 18 245 108 420 350 8 23,6
125 25 16 309125 125 250 210 18 265 117 600 375 8 32
150 25 16 309150 150 285 240 22 260 118 900 515 8 65
200 25 16 309200 200 340 295 22 334 135 1200 560 12 115
250 25 16 309250 250 405 355 26 - 158 - 595 12 155
300 25 16 309300 290 460 410 26 - 208 - 716 12 215
350 25 16 309350 340 520 470 26 - 267 - 802 16 315
400 25 16 309400 390 580 525 30 - 309 - 1140 16 595
500 25 16 309500 489 715 650 33 - 325 - 1016 20 1340

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Уплотнение штока NBR
