Шаровой кран для газа Vexve серия 304

Шаровой кран для газа Vexve серия 304

Заказать

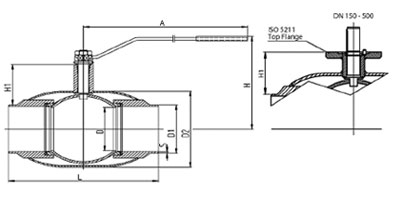

Шаровой кран стальной Vexve серия 304 - чертеж

Управление (ручки)
- DN 10-150: оцинкованная сталь
- DN 200-250: окрашенная углеродистая сталь
- DN 300: поставляется только с механическим редуктором
- DN 150-300: рекомендуется механический редуктор с червячной передачей

Цены на краны Vexve серии 304

DN PN Цена
15 40 2 116 руб.
20 40 2 298 руб.
25 40 2 759 руб.
32 40 3 496 руб.
40 40 4 232 руб.
50 40 6 132 руб.
65 25 8 944 руб.
80 25 12 276 руб.
100 25 20 051 руб.
125 25 29 871 руб.
150 25 57 520 руб.
200 25 111 941 руб.
250 25 238 205 руб.

Габаритные размеры

DN PN Код D D1 D2 S H H1 A L ISO5211 Кг
15 40 304015 15 21,3 42,4 2,3 100 26 120 230 - 0,7
20 40 304020 20 26,9 48,3 2,6 105 43 150 230 - 1
25 40 304025 25 33,7 60,3 2,6 105 43 150 260 - 1,4
32 40 304032 32 42,4 76,1 2,6 125 61 190 260 - 1,9
40 40 304040 40 48,3 88,9 2,9 130 65 190 300 - 2,7
50 25 304050 50 60,3 114,3 2,9 180 79 280 300 - 4,2
65 25 304065 65 76,1 139,7 3,2 190 83 280 300 - 5,5
80 25 304080 80 88,9 168,3 3,6 220 104 280 325 - 8,3
100 25 304100 100 114,3 177,8 4,0 245 108 420 325 - 15
125 25 304125 125 139,7 219,1 4,5 265 117 600 350 - 22
150 25 304150 150 168,3 273,0 5,0 260 118 900 400 F12 51
200 25 304200 200 219,1 355,6 5,0 334 135 1200 530 F14 95
250 25 304250 250 273,0 457,0 5,0 - 158 - 550 F16 126
300 25 304300 290 323,9 508,0 5,6 - 208 - 686 F16 177
350 25 304350 340 355,6 610,0 5,6 - 267 - 762 F25 258
400 25 304400 390 406,4 660,0 7,1 - 309 - 1100 F30 519
500 25 304500 489 508,0 813,0 7,1 - 325 - 970 F30 1210

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Уплотнение штока NBR
