Шаровой кран для газа Vexve серия 115

Шаровой кран для газа Vexve серия 115

Заказать

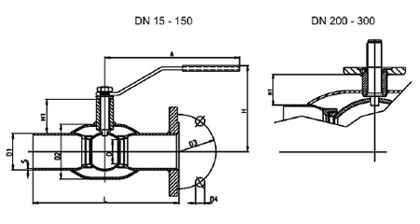

Шаровой кран стальной Vexve серия 115 - чертеж

Управление (ручки)
- DN 10-150: оцинкованная сталь
- DN 200-250: окрашенная углеродистая сталь
- DN 300: поставляется только с механическим редуктором
- DN 150-300: рекомендуется механический редуктор с червячной передачей

Цены на краны Vexve серии 115

DN PN Цена
15 40 2 747 руб.
20 40 2 864 руб.
25 40 3 192 руб.
32 40 3 431 руб.
40 40 4 080 руб.
50 40 4 852 руб.
65 25 6 389 руб.
80 25 8 646 руб.
100 25 12 743 руб.
125 25 18 764 руб.
150 25 28 994 руб.
200 25 55 181 руб.
250 25 105 161 руб.
300 25 214 005 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D D1 D2 D3 D4 S H H1 A L Отверстия Кг
15 40 40 115015 10 21,3 33,7 65 14 2,0 100 23 120 235 4 1,2
20 40 40 115020 15 26,9 42,4 75 14 2,3 100 24 120 235 4 1,7
25 40 40 115025 20 33,7 48,3 85 14 2,6 105 40 150 235 4 2,2
32 40 40 115032 25 42,4 60,3 100 18 2,6 105 39 150 265 4 3,3
40 40 40 115040 32 48,3 76,1 110 18 2,6 125 59 190 265 4 3,7
50 40 40 115050 40 60,3 88,9 125 18 2,9 130 59 190 305 4 5
65 25 16 115065 50 76,1 114,3 145 18 2,9 180 71 280 305 8 7
80 25 16 115080 65 88,9 139,7 160 18 3,2 190 77 280 305 8 8,5
100 25 16 115100 80 114,3 168,3 180 18 3,6 220 92 280 335 8 12,6
125 25 16 115125 100 139,7 177,8 210 18 4,0 245 95 420 335 8 18,5
150 25 16 115150 125 168,3 219,1 240 22 4,5 265 103 600 360 8 25,3
200 25 16 115200 150 219,1 273,0 295 22 4,5 260 72 900 410 12 48,5
250 25 16 115250 200 273,0 355,6 355 26 5,0 334 88 1200 540 12 86,5
300 25 16 115300 250 323,9 457,0 410 26 5,6 - 113 - 560 12 124

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара Углепластик PTFE
Уплотнение штока NBR
