Шаровой кран для газа Vexve серия 114
- Под приварку
- Температура: от -40°C до +70°C
- Ду от 100 до 600 мм
- Ру 40 Нм
Управление (ручки)
- DN 10-150: оцинкованная сталь
- DN 200-250: окрашенная углеродистая сталь
- DN 300: поставляется только с механическим редуктором
- DN 150-300: рекомендуется механический редуктор с червячной передачей
Цены на краны Vexve серии 114
| DN | PN | Цена |
|---|---|---|
| 100 | 25 | 21 839 руб. |
| 150 | 25 | 28 391 руб. |
| 125 | 25 | 36 456 руб. |
| 200 | 25 | 62 103 руб. |
| 250 | 25 | 110 486 руб. |
| 300 | 25 | 241 189 руб. |
| 350 | 25 | 358 282 руб. |
| 400 | 25 | 579 255 руб. |
| 500 | 25 | 1 037 609 руб. |
| 600 | 25 | 2 164 705 руб. |

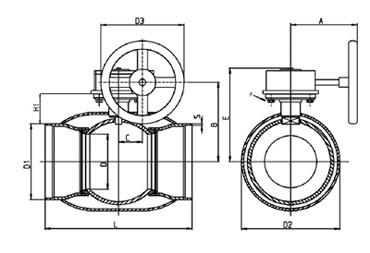

Габаритные размеры
| DN | PN | Код | D | D1 | D2 | D3 | S | H1 | A | L | B | C | E | Верхний фланец | Kv | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 25 | 114100 | 80 | 114, 3 | 168,3 | 125 | 3,6 | 108 | 178 | 325 | 199 | 53 | 240 | - | 470 | 10,3 |
| 125 | 25 | 114125 | 100 | 139,7 | 177,8 | 200 | 4,0 | 108 | 223 | 325 | 212 | 53 | 253 | - | 830 | 17,4 |
| 150 | 25 | 114150 | 125 | 168, 3 | 219,1 | 200 | 4,5 | 114 | 223 | 350 | 232 | 53 | 273 | - | 1150 | 22 |
| 200 | 25 | 114200 | 150 | 219,1 | 273,0 | 250 | 4,5 | 92 | 268 | 400 | 244 | 69 | 292 | - | 1750 | 44 |
| 250 | 25 | 114250 | 200 | 273,0 | 355,6 | 300 | 5,0 | 108 | 299 | 530 | 295 | 97 | 345 | - | 3200 | 87 |
| 300 | 25 | 114300 | 250 | 323,9 | 457,0 | 600 | 5,6 | 132 | 417 | 550 | 348 | 138 | 422 | - | 4600 | 142 |
| 350 | 25 | 114350 | 290 | 355,6 | 508,0 | 600 | 5,6 | 192 | 417 | 686 | 424 | 138 | 498 | F 16 | 9600 | 206 |
| 400 | 25 | 114400 | 340 | 406,4 | 610,0 | 500 | 7,0 | 242 | 444 | 762 | 500 | 138 | 573 | F 25 | 13300 | 293 |
| 500 | 25 | 114500 | 390 | 508,0 | 660,0 | 500 | 7,0 | 259 | 475 | 914 | 577 | 180 | 648 | F 30 | 18700 | 484 |
| 600 | 25 | 114600 | 489 | 610,0 | 813,0 | 500 | 7,1 | 275 | 475 | 1065 | 644 | 180 | 715 | F 30 | 45000 | 1150 |
Спецификация материалов
| Приводной механизм | Механический редуктор с червячной передачей |
| Корпус | Углеродистая сталь, EN 10217-2 P235GH (1.0345) |
| Шар | Нержавеющая сталь, EN X5CrNi18-10 (1.4301) |
| Шток | Нержавеющая сталь, EN X8CrNiS18-9 (1.4305) |
| Уплотнение шара | Углепластик PTFE |
| Уплотнение штока | NBR |
