Краны Naval шаровые стальные внутренняя резьба/сварка EN(DIN) высокий, стандартнопроходные

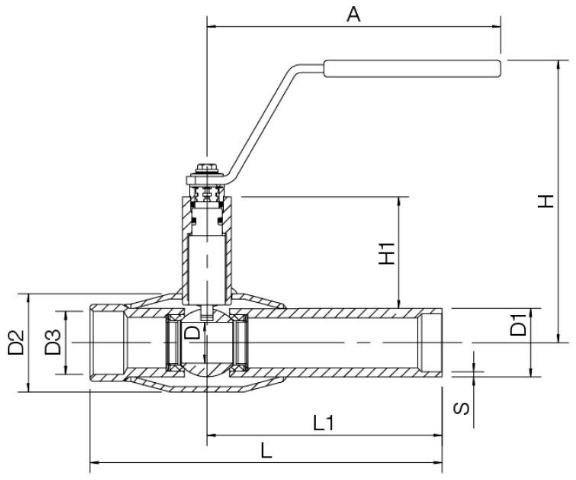

Габаритные размеры
| DN | PN | Артикул | A | D | D1 | D2 | D3 | H | H1 | L | L1 | S | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 40 | 284062 | 145 | 10 | 17.2 | 33.7 | R 3/8 | 128 | 52 | 153 | 115 | 2,0 | 0.6 |
| 15 | 40 | 284063 | 145 | 10 | 21.3 | 33.7 | R 1/2 | 128 | 52 | 158 | 115 | 2,0 | 0.6 |
| 20 | 40 | 284065 | 145 | 15 | 26.9 | 42.4 | R 3/4 | 133 | 53 | 165 | 115 | 2,3 | 0.8 |
| 25 | 40 | 284066 | 145 | 20 | 33.7 | 48.3 | R 1 | 139 | 55 | 172 | 115 | 2,6 | 1.1 |
| 32 | 40 | 284067 | 145 | 25 | 42.4 | 60.3 | R 1 1/4 | 142 | 54 | 195 | 130 | 2,6 | 1.4 |
| 40 | 40 | 284068 | 188 | 32 | 48.3 | 70.0 | R 1 1/2 | 139 | 62 | 205 | 130 | 2,6 | 1.9 |
| 50 | 40 | 284069 | 188 | 40 | 60.3 | 88.9 | R 2 | 146 | 63 | 240 | 150 | 2,9 | 2.7 |
Материалы
- Корпус - Сталь, P235GH (1.0345)
- Шар - Нержавеющая сталь, X5CrNi18-10 (1.4301)
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
Управление
- Оцинкованная металлическая ручка
Условия эксплуатации
- -30°C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
