Краны стальные Naval сварка/сварка с ручкой, стандартнопроходной
Цены на краны Naval стальные сварные с ручкой, стандартнопроходные
| DN | PN | Цена |
|---|---|---|
| 10 | 40 | 1 466 руб. |
| 15 | 40 | 1 466 руб. |
| 20 | 40 | 1 530 руб. |
| 25 | 40 | 1 675 руб. |
| 32 | 40 | 1 877 руб. |
| 40 | 40 | 2 370 руб. |
| 50 | 40 | 2 738 руб. |
| 65 | 25 | 4 298 руб. |
| 80 | 25 | 6 092 руб. |
| 100 | 25 | 8 345 руб. |
| 125 | 25 | 13 894 руб. |
| 150 | 25 | 20 820 руб. |
| 200 | 25 | 41 557 руб. |
| 250 | 25 | 78 899 руб. |

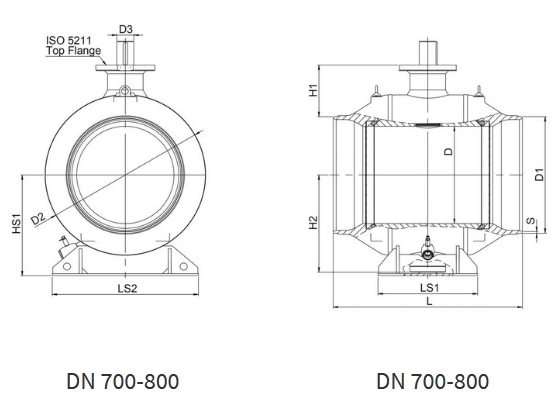

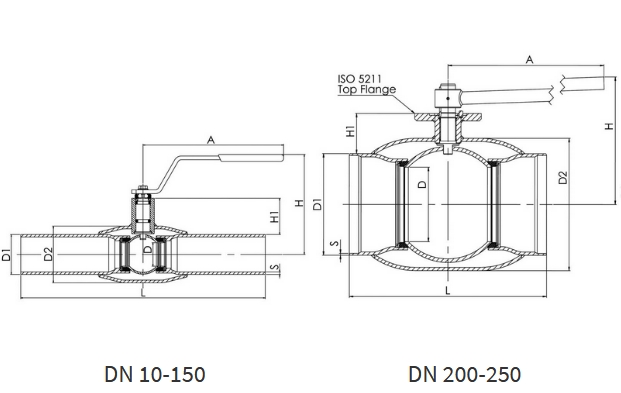

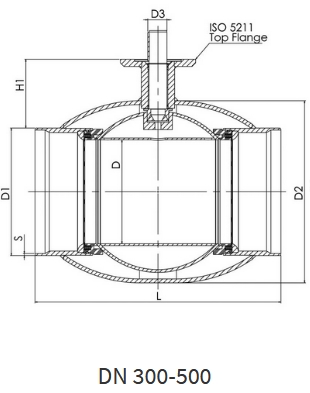

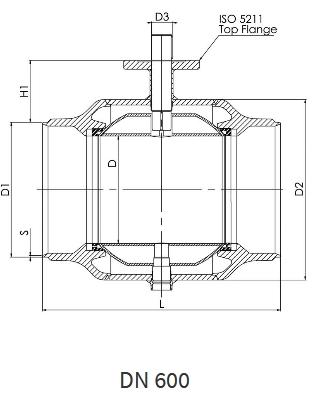

Габаритные размеры кранов стальных Naval сварка/сварка EN(DIN) стандартный проход
| DN | PN | Артикул | A | D | D1 | D2 | D3 | H | H1 | H2 | HS1 | L | LS1 | LS2 | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 40 | 284402 | 145 | 10 | 17.2 | 33.7 | 98 | 22 | 230 | 2 | 0.6 | |||||
| 15 | 40 | 284403 | 145 | 10 | 21.3 | 33.7 | 98 | 22 | 230 | 2 | 0.6 | |||||
| 20 | 40 | 284405 | 145 | 15 | 26.9 | 42.4 | 103 | 23 | 230 | 2,3 | 0.8 | |||||
| 25 | 40 | 284406 | 145 | 20 | 33.7 | 48.3 | 118 | 34 | 230 | 2,6 | 1.0 | |||||
| 32 | 40 | 284407 | 145 | 25 | 42.4 | 60.3 | 121 | 33 | 260 | 2,6 | 1.4 | |||||
| 40 | 40 | 284408 | 188 | 32 | 48.3 | 70.0 | 120 | 43 | 260 | 2,6 | 1.8 | |||||
| 50 | 40 | 284409 | 188 | 40 | 60.3 | 88.9 | 127 | 44 | 300 | 2,9 | 2.6 | |||||
| 65 | 25 | 284410 | 277,5 | 50 | 76.1 | 101.6 | 159 | 62 | 300 | 2,9 | 4.0 | |||||
| 80 | 25 | 284411 | 277,5 | 65 | 88.9 | 121.0 | 171 | 68 | 300 | 3,2 | 5.3 | |||||
| 100 | 25 | 284412 | 278,5 | 80 | 114.3 | 146.0 | 218 | 101 | 325 | 3,6 | 8.3 | |||||
| 125 | 25 | 284413 | 400 | 100 | 139.7 | 177.8 | 252 | 101 | 325 | 4 | 13.4 | |||||
| 150 | 25 | 284414 | 600 | 125 | 168.3 | 219.1 | 272 | 107 | 350 | 4,5 | 18.0 | |||||
| 200 | 25 | 284416 | 870 | 150 | 219.1 | 273.0 | 280 | 92 | 400 | 4.5 | 39.0 | |||||
| 250 | 25 | 284417 | 1200 | 200 | 273.0 | 355.6 | 350 | 108 | 530 | 5 | 74.0 | |||||
| 300 | 25 | 28443805 | 250 | 323.9 | 457.0 | 50.0 | 133 | 550 | 5.6 | 110.0 | ||||||
| 350 | 25 | 28449505 | 290 | 355.6 | 508.0 | 50.0 | 192 | 686 | 6,3 | 170.0 | ||||||
| 400 | 25 | 28443905 | 340 | 406.4 | 610.0 | 70.0 | 242 | 762 | 7,0 | 250.0 | ||||||
| 500 | 25 | 28444005 | 390 | 508.0 | 660.0 | 90.0 | 259 | 914 | 7,0 | 400.0 | ||||||
| 600 | 25 | 28444105 | 489 | 610.0 | 813.0 | 90.0 | 274 | 1065 | 7.1 | 997.0 | ||||||
| 700 | 25 | 28448205 | 589 | 711.0 | 965.0 | 100.0 | 336 | 592 | 616 | 1205 | 560 | 965 | 8 | 2500.0 | ||
| 800 | 25 | 28448305 | 684 | 813.0 | 1125.0 | 120.0 | 365 | 684 | 709 | 1330 | 700 | 1028 | 8.8 | 3650.0 |
Габаритные размеры кранов стальных Naval сварка/сварка GOST стандартный проход
| DN | PN | Артикул | A | D | D1 | D2 | D3 | H | H1 | H2 | HS1 | L | LS1 | LS2 | S | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 40 | 284402/GS | 145 | 10 | 17.0 | 33.7 | 98 | 22 | 230 | 2 | 0.6 | |||||
| 15 | 40 | 284403/GS | 145 | 10 | 18.0 | 33.7 | 98 | 22 | 230 | 2 | 0.6 | |||||
| 20 | 40 | 284405/GS | 145 | 15 | 25.0 | 42.4 | 103 | 23 | 230 | 2,3 | 0.8 | |||||
| 25 | 40 | 284406/GS | 145 | 20 | 32.0 | 48.3 | 118 | 34 | 230 | 2,6 | 1.0 | |||||
| 32 | 40 | 284407/GS | 145 | 25 | 38.0 | 60.3 | 121 | 33 | 260 | 2,6 | 1,4 | |||||
| 40 | 40 | 284408/GS | 188 | 32 | 45.0 | 70.0 | 120 | 43 | 260 | 2,6 | 1,8 | |||||
| 50 | 40 | 284409/GS | 188 | 40 | 57.0 | 88.9 | 127 | 44 | 300 | 2,9 | 2,6 | |||||
| 65 | 25 | 284410/GS | 277,5 | 50 | 76.0 | 101.6 | 159 | 62 | 300 | 2,9 | 4.0 | |||||
| 80 | 25 | 284411/GS | 277,5 | 65 | 89.0 | 121.0 | 171 | 68 | 300 | 3,2 | 5,3 | |||||
| 100 | 25 | 284412/GS | 278,5 | 80 | 108.0 | 146.0 | 218 | 101 | 325 | 3,6 | 8,3 | |||||
| 125 | 25 | 284413/GS | 400 | 100 | 133.0 | 177.8 | 252 | 101 | 325 | 4 | 13,4 | |||||
| 150 | 25 | 284414/GS | 600 | 125 | 159.0 | 219.1 | 272 | 107 | 350 | 5 | 18.0 | |||||
| 200 | 25 | 284416/GS | 870 | 150 | 219.0 | 273.0 | 280 | 92 | 400 | 6 | 39.0 | |||||
| 250 | 25 | 284417/GS | 1200 | 200 | 273.0 | 355.6 | 350 | 108 | 530 | 6 | 74.0 | |||||
| 300 | 25 | 28443805/GS | 250 | 325.0 | 457.0 | 50.0 | 133 | 550 | 7 | 110.0 | ||||||
| 350 | 25 | 28449505/GS | 290 | 377.0 | 508.0 | 50.0 | 181 | 686 | 7 | 170.0 | ||||||
| 400 | 25 | 28443905/GS | 340 | 426.0 | 610.0 | 70.0 | 232 | 762 | 7 | 250.0 | ||||||
| 500 | 25 | 28444005/GS | 390 | 530.0 | 660.0 | 90.0 | 248 | 914 | 7 | 400.0 | ||||||
| 600 | 25 | 28444105/GS | 489 | 630.0 | 813.0 | 90.0 | 265 | 1065 | 11 | 997.0 | ||||||
| 700 | 25 | 28448205/GS | 589 | 720.0 | 965.0 | 100.0 | 332 | 592 | 616 | 1205 | 560 | 965 | 12 | 2500.0 | ||
| 800 | 25 | 28448305/GS | 684 | 820.0 | 1125.0 | 120.0 | 363 | 684 | 709 | 1330 | 700 | 1028 | 12 | 3650.0 |
Материалы
- Корпус
- DN 10-500 : Сталь, P235GH (1.0345)
- DN 600-800 : Сталь, P355 NL1 (1.0566)/ GP240GH (1.0619)
- Шар
- DN 10-600: Нержавеющая сталь, X5CrNi18-10 (1.4301)
- DN 700-800: Сталь + нержавеющее покрытие, ASTM A350 LF2 +Ni
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
Управление
- DN 10-250 : Оцинкованная металлическая ручка.
- DN 300-800 : Могут быть укомплектованы ручным редуктором, электрическим или гидравлическим приводом. Рекомендуем комплектацию механическим редуктором для размеров DN 200 и более.
Комплектующие
- DN 700-800 оснащён: дренажный кран, монтажная опора, подъемные проушины
Условия эксплуатации
- -30°C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
