Краны Naval шаровые стальные сварка/сварка с редуктором, стандартнопроходные
Цены на краны Naval стальные приварные с редуктором, стандартнопроходные
| DN | PN | Цена |
|---|---|---|
| 125 | 25 | 25 827 руб. |
| 150 | 25 | 32 795 руб. |
| 200 | 25 | 54 992 руб. |
| 250 | 25 | 93 586 руб. |
| 300 | 25 | 204 696 руб. |
| 350 | 25 | 339 797 руб. |
| 400 | 25 | 549 333 руб. |
| 500 | 25 | 984 010 руб. |
| 600 | 25 | 2 052 968 руб. |

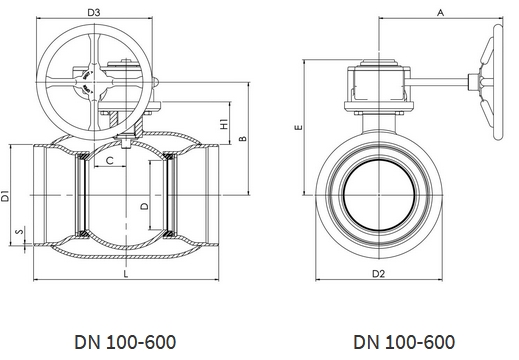

Габаритные размеры кранов стальных Naval сварка/сварка EN(DIN) с редуктором, стандартный проход
| DN | PN | Артикул | A | B | C | D | D1 | D2 | D3 | E | H | L | S | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 25 | 284432 | 186 | 196 | 53 | 80 | 114.3 | 146.0 | 125.0 | 239 | 105 | 325 | 3,6 | 18.0 |
| 125 | 25 | 284433 | 224 | 216 | 53 | 100 | 139.7 | 177.8 | 200.0 | 259 | 112 | 325 | 4 | 20.0 |
| 150 | 25 | 284434 | 224 | 236 | 53 | 125 | 168.3 | 219.1 | 200.0 | 279 | 118 | 350 | 4,5 | 25.0 |
| 200 | 25 | 284436 | 268 | 244 | 69 | 150 | 219.1 | 273.0 | 250.0 | 293 | 92 | 400 | 4.5 | 49.0 |
| 250 | 25 | 284437 | 301 | 294 | 97 | 200 | 273.0 | 355.6 | 300.0 | 345 | 108 | 530 | 5 | 94.0 |
| 300 | 25 | 284438 | 363 | 343 | 117 | 250 | 323.9 | 457.0 | 500.0 | 412 | 132 | 550 | 5.6 | 152.0 |
| 350 | 25 | 284498 | 363 | 418 | 117 | 290 | 355.6 | 508.0 | 500.0 | 487 | 192 | 686 | 6,3 | 212.0 |
| 400 | 25 | 284439 | 444 | 500 | 138 | 340 | 406.4 | 610.0 | 500.0 | 573 | 242 | 762 | 7 | 293.0 |
| 500 | 25 | 284440 | 475 | 577 | 180 | 390 | 508.0 | 660.0 | 500.0 | 648 | 259 | 914 | 7 | 467.0 |
| 600 | 25 | 284441 | 475 | 644 | 180 | 489 | 610.0 | 813.0 | 500.0 | 715 | 274 | 1065 | 7.1 | 1025.0 |

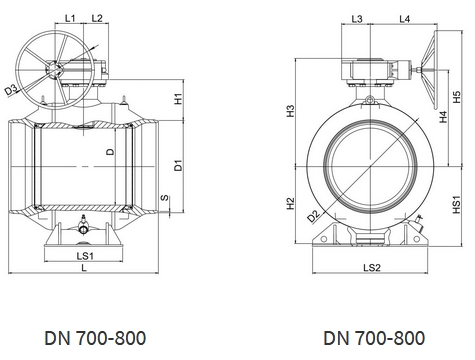

| DN | PN | Артикул | D | D1 | D2 | D3 | H1 | H2 | H3 | H4 | H5 | HS1 | L | L1 | L2 | L3 | L4 | LS1 | LS2 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700 | 25 | 284482 | 589 | 711.0 | 965.0 | 700.0 | 336 | 592 | 881 | 778 | 1128 | 616 | 1205 | 253 | 222 | 255 | 593 | 560 | 965 | 8 |
| 800 | 25 | 284483 | 684 | 813.0 | 1125.0 | 700.0 | 365 | 684 | 961 | 858 | 1208 | 709 | 1330 | 253 | 222 | 255 | 593 | 700 | 1028 | 8.8 |
Габаритные размеры кранов стальных Naval сварка/сварка GOST с редуктором, стандартный проход
| DN | PN | Артикул | A | B | C | D | D1 | D2 | D3 | E | H1 | L | S | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 25 | 284432/GS | 186 | 196 | 53 | 80 | 108.0 | 146.0 | 125.0 | 239 | 105 | 325 | 3,6 | 18.0 |
| 125 | 25 | 284433/GS | 224 | 216 | 53 | 100 | 133.0 | 177.8 | 200.0 | 258 | 112 | 325 | 4 | 20.0 |
| 150 | 25 | 284434/GS | 224 | 236 | 53 | 125 | 159.0 | 219.1 | 200.0 | 279 | 118 | 350 | 5 | 25.0 |
| 200 | 25 | 284436/GS | 268 | 244 | 69 | 150 | 219.0 | 273.0 | 250.0 | 293 | 92 | 400 | 6 | 43.0 |
| 250 | 25 | 284437/GS | 301 | 294 | 97 | 200 | 273.0 | 355.6 | 300.0 | 345 | 108 | 530 | 6 | 88.0 |
| 300 | 25 | 284438/GS | 363 | 343 | 117 | 250 | 325.0 | 457.0 | 500.0 | 412 | 132 | 550 | 7 | 138.0 |
| 350 | 25 | 284498/GS | 363 | 418 | 117 | 290 | 377.0 | 508.0 | 500.0 | 487 | 192 | 686 | 7 | 212.0 |
| 400 | 25 | 284439/GS | 440 | 500 | 138 | 340 | 426.0 | 610.0 | 500.0 | 573 | 342 | 762 | 7 | 293.0 |
| 500 | 25 | 284440/GS | 471 | 576 | 180 | 390 | 530.0 | 660.0 | 500.0 | 648 | 259 | 914 | 7 | 467.0 |
| 600 | 25 | 284441/GS | 475 | 475 | 180 | 489 | 630.0 | 813.0 | 500.0 | 714 | 274 | 1065 | 11 | 1025.0 |
| DN | PN | Артикул | D | D1 | D2 | D3 | E | H1 | H2 | H3 | H4 | H5 | HS1 | L | L1 | L2 | L3 | L4 | LS1 | LS2 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700 | 25 | 284482/GS | 589 | 720 | 965 | 700 | 332 | 592 | 881 | 778 | 1128 | 616 | 1205 | 253 | 222 | 255 | 593 | 560 | 965 | 12 | |
| 800 | 25 | 284483/GS | 684 | 820 | 1125 | 700 | 363 | 684 | 961 | 858 | 1208 | 709 | 1330 | 253 | 222 | 255 | 593 | 700 | 1028 | 12 |
Материалы
- Корпус
- DN 100-500 : Сталь, P235GH (1.0345)
- DN 600-800 : Сталь, P355 NL1 (1.0566)/ GP240GH (1.0619)
- Шар
- DN 100-600: Нержавеющая сталь, X5CrNi18-10 (1.4301)
- DN 700-800: Сталь + нержавеющее покрытие, ASTM A350 LF2 +Ni
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
Управление
- Oснащен ручным редуктором
Комплектующие
- DN 700-800 оснащён: дренажный кран, монтажная опора, подъемные проушины
Условия эксплуатации
- -30°C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
