Краны стальные Naval медь/медь с ручкой, стандартнопроходной

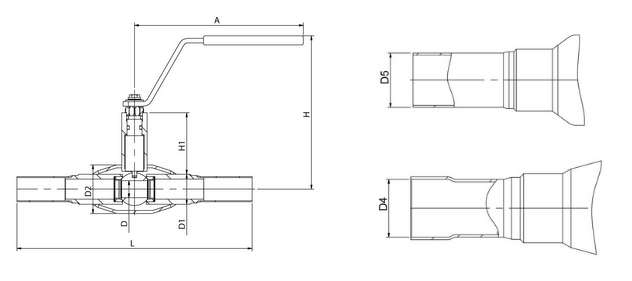

Габаритные размеры кранов стальных Naval медь/медь стандартный проход
| DN | PN | Артикул | A | D | D1 | D2 | D4 | D5 | H | H1 | L | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 16 | 282454 | 147 | 10 | 21,3 | 33.7 | 15.0 | 128 | 52 | 195 | 0.5 | |
| 20 | 16 | 28245670 | 145 | 15 | 26,9 | 42.4 | 22.0 | 133 | 53 | 204 | 0.7 | |
| 20 | 16 | 28245638 | 145 | 15 | 26,9 | 42.4 | 22.0 | 133 | 53 | 204 | 0.7 | |
| 20 | 16 | 282455 | 147 | 15 | 26,9 | 42.4 | 18.0 | 133 | 53 | 204 | 0.7 | |
| 25 | 16 | 28245720 | 145 | 20 | 33.7 | 48.3 | 28.0 | 139 | 55 | 230 | 1.0 | |
| 32 | 16 | 28246740 | 144 | 25 | 42.4 | 60.3 | 35.0 | 120 | 43 | 294 | 1,4 | |
| 40 | 16 | 28246840 | 188 | 32 | 48.3 | 70.0 | 42.0 | 120 | 43 | 325 | 1,8 | |
| 50 | 16 | 28246920 | 188 | 40 | 60.3 | 88.9 | 54.0 | 127 | 44 | 350 | 2,6 |
Материалы
- Корпус - Сталь, P235GH (1.0345)
- Шар - Нержавеющая сталь, X5CrNi18-10 (1.4301)
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
Управление
- Оцинкованная металлическая ручка.
Условия эксплуатации
- -30°C - +120°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
