Краны Naval стальные фланец/сварка EN(DIN) с ручкой, стандартнопроходные

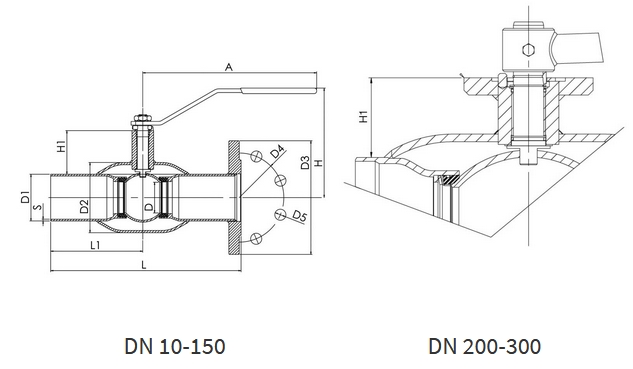

Габаритные размеры
| DN | PN | Артикул | A | D | D1 | D2 | D3 | D4 | D5 | H | H1 | L | L1 | S | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 284703 | 145 | 10 | 21,3 | 33.7 | 95.0 | 65.0 | 14.0 | 98 | 22 | 240 | 115 | 2 | 1,2 |
| 20 | 40 | 284705 | 145 | 15 | 26,9 | 42.4 | 105.0 | 75.0 | 14.0 | 103 | 23 | 240 | 115 | 2,3 | 1,7 |
| 25 | 40 | 284706 | 145 | 20 | 33.7 | 48.3 | 115.0 | 85.0 | 14.0 | 118 | 34 | 240 | 115 | 2,6 | 2,2 |
| 32 | 40 | 284707 | 145 | 25 | 42.4 | 60.3 | 140.0 | 100.0 | 18.0 | 121 | 33 | 270 | 130 | 2,6 | 3,3 |
| 40 | 40 | 284708 | 188 | 32 | 48.3 | 70.0 | 150.0 | 110.0 | 18.0 | 121 | 43 | 270 | 130 | 2,6 | 4 |
| 50 | 40 | 284709 | 188 | 40 | 60.3 | 88.9 | 165.0 | 125.0 | 18.0 | 128 | 44 | 310 | 150 | 2,9 | 5,5 |
| 65 | 16 | 284710 | 278 | 50 | 76.1 | 101.6 | 185.0 | 145.0 | 18.0 | 157 | 62 | 310 | 150 | 2,9 | 7,4 |
| 80 | 16 | 284711 | 278 | 65 | 88.9 | 121.0 | 200.0 | 160.0 | 18.0 | 170 | 68 | 310 | 150 | 3,2 | 9,1 |
| 100 | 16 | 284712 | 279 | 80 | 114.3 | 146.0 | 220.0 | 180.0 | 18.0 | 216 | 101 | 340 | 163 | 3,6 | 12,5 |
| 125 | 16 | 284713 | 400 | 100 | 139.7 | 177.8 | 250.0 | 210.0 | 18.0 | 251 | 101 | 340 | 163 | 4 | 19 |
| 150 | 16 | 284714 | 600 | 125 | 168.3 | 219.1 | 285.0 | 240.0 | 22.0 | 272 | 107 | 360 | 175 | 4,5 | 26 |
| 200 | 16 | 284716 | 870 | 150 | 219.1 | 273.0 | 340.0 | 295.0 | 22.0 | 282 | 92 | 415 | 200 | 4,5 | 49 |
| 250 | 16 | 284717 | 1200 | 200 | 273.0 | 355.6 | 405.0 | 355.0 | 26.0 | 350 | 108 | 540 | 265 | 5 | 88 |
| 300 | 16 | 28473805 | 250 | 323.9 | 457.0 | 460.0 | 410.0 | 26.0 | 133 | 560 | 277.8 | 5,6 | 129 | ||
| 65 | 25 | 284730 | 278 | 50 | 76.1 | 101.6 | 185.0 | 145.0 | 18.0 | 157 | 62 | 310 | 150 | 2,9 | 7,3 |
| 80 | 25 | 284731 | 278 | 65 | 88.9 | 121.0 | 200.0 | 160.0 | 18.0 | 170 | 68 | 310 | 150 | 3,2 | 9,3 |
| 100 | 25 | 284732 | 279 | 80 | 114.3 | 146.0 | 235.0 | 190.0 | 22.0 | 216 | 101 | 340 | 163 | 3,6 | 14 |
| 125 | 25 | 284733 | 400 | 100 | 139.7 | 177.8 | 270.0 | 220.0 | 26.0 | 251 | 101 | 340 | 163 | 4 | 22,7 |
| 150 | 25 | 284734 | 600 | 125 | 168.3 | 219.1 | 300.0 | 250.0 | 26.0 | 272 | 107 | 360 | 175 | 4,5 | 27 |
| 200 | 25 | 284756 | 870 | 150 | 219.1 | 273.0 | 360.0 | 310.0 | 26.0 | 282 | 92 | 415 | 200 | 4,5 | 53 |
| 250 | 25 | 284757 | 1200 | 200 | 273.0 | 355.6 | 425.0 | 370.0 | 30.0 | 350 | 108 | 540 | 265 | 5 | 94 |
| 300 | 25 | 28475805 | 250 | 323.9 | 457.0 | 485.0 | 430.0 | 30.0 | 133 | 560 | 277.8 | 5,6 | 137 |
Материалы
- Корпус - Сталь, P235GH (1.0345)
- Шар - Нержавеющая сталь, X5CrNi18-10 (1.4301)
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
Управление
- DN 15-250: Оцинкованная металлическая ручка.
- DN 300: без ручки. Рекомендуем комплектацию механическим редуктором для размеров DN 200 и более.
Крепления
- Фланец: EN 1092-1. Мы предлагаем PN 10, 16, 25, 40.
Условия эксплуатации
- -30 °C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
