Краны шаровые Naval сварка/сварка с редуктором полнопроходные

Краны Naval сварка/сварка с редуктором полнопроходные

Заказать

Цены на краны Naval приварные с редуктором полнопроходные

DN PN Цена
125 16 36 049 руб.
150 25 60 666 руб.
200 25 105 644 руб.
250 25 208 117 руб.
300 25 356 820 руб.
350 25 576 745 руб.
400 25 1 033 243 руб.
500 25 2 311 905 руб.

Габаритные размеры на краны Naval сварка/сварка EN(DIN) с редуктором полнопроходные

DN PN Арт. A B C D D1 D2 D3 E H1 L S Вес
100 25 234432 224 216 53 100 114.3 177.8 200 258 124 325 3,6 20
125 25 234433 224 236 53 125 139.7 219.1 200 279 132 360 3,6 29
150 25 234434 268 244 69 150 168.3 273 250 293 117 400 4,5 61
200 25 234436 301 294 97 200 219.1 355.6 300 345 135 530 5 113
250 25 234437 363 343 117 250 273 457 500 412 158 550 5 164
300 25 234438 363 418 117 290 323.9 508 500 487 206 686 5,6 216
350 25 234495 440 500 138 340 355.6 610 500 573 267 762 6,3 305
400 25 234479 471 576 180 390 406 660 500 648 309 1100 7,1 603


DN PN Арт. D D1 D2 D3 H1 H2 H3 H4 H5 HS1 L L1 L2 L3 L4 LS1 LS2 S Вес
500 25 234480 489 508 813 500 325   714 643     970 180     471     7,1 1130
600 25 234481 589 610 965 700 387 592 881 778 1128 616 1065 253 222 255 593 560 965 7,1 2550
700 25 234482 684 711 1125 700 417 684 961 858 1208 709 1205 253 222 255 593 700 1028 8 3650
800 25 234483 779 813 1290 700 449 779 1118 993 1343 799 1330 292 306 306 757 680 1290 8,8 5500

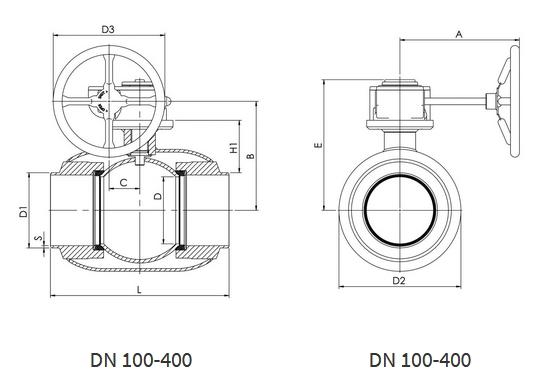

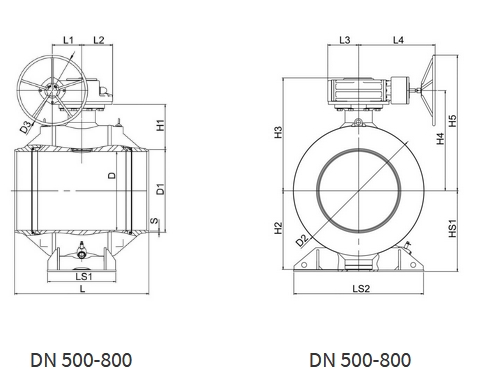

Кран Навал сталь приварной с редуктором полнопроходной dn 100-400 схемаКран Навал сталь приварной с редуктором полнопроходной dn 500-800 схема

Габаритные размеры на краны Naval сварка/сварка GOST с редуктором полнопроходные

DN PN Артикул A B C D D1 D2 D3 E H1 L S Вес
200 25 234436/GS 301 294 97 200 219 355.6 300 345 135 530 5 113
250 25 234437/GS 363 343 117 250 273 457 500 412 158 550 5 164
300 25 234438/GS 363 418 117 290 325 508 500 487 206 686 7 216
350 25 234495/GS 440 500 138 340 377 610 500 573 267 762 7 305
400 25 234479/GS 471 576 180 390 426 660 500 648 309 1100 7 603


DN PN Артикул D D1 D2 D3 H1 H2 H3 H4 H5 HS1 L L1 L2 L3 L4 LS1 LS2 S Вес
500 25 234480/GS 489 530 813 500 325   714 643     970 180     471     9 1130
600 25 234481/GS 589 630 965 700 378 592 881 778 1128 616 1065 253 222 255 593 560 955 11 2550
700 25 234482/GS 684 720 1125 700 417 684 961 858 1208 709 1205 253 222 255 593 700 1028 12 3650
800 25 234483/GS 779 820 1290 700 448 779 1118 993 1343 799 1330 292 306 306 757 680 1290 12 5500
