Краны регулирующие Naval фланец/фланец с ручкой стандартнопроходные
Цены на краны Naval регулирующие фланцевые стандартнопроходные
| DN | PN | Цена |
|---|---|---|
| 15 | 40 | 9 382 руб. |
| 20 | 40 | 9 734 руб. |
| 25 | 40 | 10 614 руб. |
| 32 | 40 | 11 200 руб. |
| 40 | 40 | 13 018 руб. |
| 50 | 40 | 13 370 руб. |
| 65 | 16 | 15 187 руб. |
| 80 | 16 | 27 443 руб. |
| 100 | 16 | 41 399 руб. |
| 125 | 16 | 54 768 руб. |
| 150 | 16 | 75 820 руб. |
| 65 | 25 | 15 539 руб. |
| 80 | 25 | 27 795 руб. |
| 100 | 25 | 41 985 руб. |
| 125 | 25 | 55 707 руб. |
| 150 | 25 | 76 875 руб. |
| 200 | 25 | 179 434 руб. |
| 250 | 25 | 228 984 руб. |

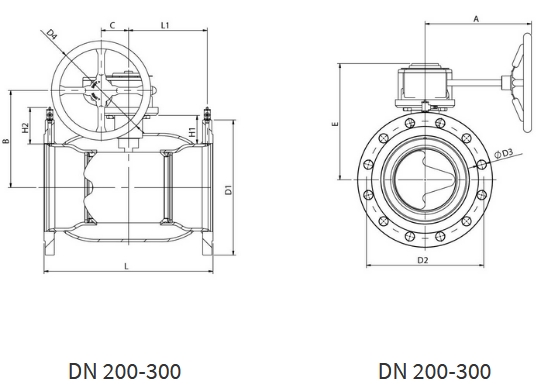

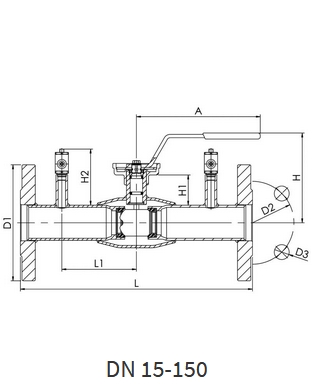

Габаритные размеры
| DN | PN | Артикул | A | B | C | D1 | D2 | D3 | D4 | E | H | H1 | H2 | L | L1 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 265503V | 145 | 95.0 | 65.0 | 14.0 | 134 | 50 | 93 | 250 | 65 | 2.5 | ||||
| 20 | 40 | 265505V | 145 | 105.0 | 75.0 | 14.0 | 136 | 53 | 93 | 250 | 65 | 3.0 | ||||
| 25 | 40 | 265506V | 145 | 115.0 | 85.0 | 14.0 | 142 | 55 | 93 | 240 | 65 | 3.7 | ||||
| 32 | 40 | 265507V | 145 | 140.0 | 100.0 | 18.0 | 144 | 53 | 93 | 280 | 80 | 5.1 | ||||
| 40 | 40 | 265508V | 188 | 150.0 | 110.0 | 18.0 | 143 | 60 | 93 | 270 | 80 | 6.2 | ||||
| 50 | 40 | 265509V | 188 | 165.0 | 125.0 | 18.0 | 149 | 60 | 93 | 310 | 100 | 8.4 | ||||
| 65 | 16 | 265510V | 280 | 185.0 | 145.0 | 18.0 | 160 | 58 | 108 | 310 | 110 | 10.5 | ||||
| 80 | 16 | 265511V | 280 | 200.0 | 160.0 | 18.0 | 173 | 64 | 108 | 310 | 110 | 12.6 | ||||
| 100 | 16 | 265512V | 280 | 220.0 | 180.0 | 18.0 | 219 | 98 | 132 | 350 | 122.5 | 17.5 | ||||
| 125 | 16 | 265513V | 400 | 250.0 | 210.0 | 18.0 | 253 | 100 | 130 | 360 | 137,5 | 26.1 | ||||
| 150 | 16 | 265514V | 600 | 285.0 | 240.0 | 22.0 | 276 | 110 | 131 | 370 | 150 | 34.6 | ||||
| 200 | 16 | 265536V | 268 | 244 | 69 | 340.0 | 295.0 | 22.0 | 250.0 | 293 | 72 | 92 | 425 | 198 | 60.0 | |
| 250 | 16 | 265537V | 301 | 294 | 97 | 405.0 | 355.0 | 26.0 | 300.0 | 345 | 88 | 97 | 550 | 259 | 114.0 | |
| 300 | 16 | 265538V | 424 | 349 | 138 | 460.0 | 410.0 | 26.0 | 600.0 | 422 | 112 | 99 | 580 | 272 | 168.0 | |
| 65 | 25 | 265570V | 280 | 185.0 | 145.0 | 18.0 | 160 | 58 | 108 | 310 | 110 | 11.0 | ||||
| 80 | 25 | 265571V | 280 | 200.0 | 160.0 | 18.0 | 173 | 64 | 108 | 310 | 110 | 14.0 | ||||
| 100 | 25 | 265572V | 280 | 235.0 | 190.0 | 22.0 | 219 | 98 | 132 | 350 | 122.5 | 20.7 | ||||
| 125 | 25 | 265573V | 400 | 270.0 | 220.0 | 26.0 | 253 | 100 | 130 | 360 | 137,5 | 31.3 | ||||
| 150 | 25 | 265574V | 600 | 300.0 | 250.0 | 26.0 | 276 | 110 | 131 | 390 | 150 | 40.7 | ||||
| 200 | 25 | 265576V | 268 | 244 | 69 | 360.0 | 310.0 | 26.0 | 250.0 | 293 | 72 | 101 | 425 | 195 | 74.0 | |
| 250 | 25 | 265577V | 301 | 294 | 97 | 425.0 | 370.0 | 30.0 | 300.0 | 345 | 88 | 107 | 550 | 256 | 120.0 | |
| 300 | 25 | 265578V | 424 | 349 | 138 | 485.0 | 430.0 | 30.0 | 600.0 | 422 | 112 | 112 | 580 | 296 | 176.0 |
Материалы
- Корпус - DN 15-400 : Сталь, P235GH (1.0345)
- Шар - Нержавеющая сталь, X5CrNi18-10 (1.4301)
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
- Измерительный блок - Тип Oras, Латунные
Управление
- DN 15-150: Оцинкованная металлическая ручка.
- DN 200-300: Oснащен ручным редуктором
Крепления
- Фланец: EN 1092-1. Мы предлагаем PN 10, 16, 25, 40.
Условия эксплуатации
- -30 °C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
