Краны регулирующие Naval фланец/фланец из нержавеющей стали стандартнопроходные
Цены на краны Naval регулирующие из н/ж стали фланцевые
| DN | PN | Цена |
|---|---|---|
| 15 | 40 | 25 050 руб. |
| 20 | 40 | 25 377 руб. |
| 25 | 40 | 30 152 руб. |
| 32 | 40 | 30 348 руб. |
| 40 | 40 | 37 477 руб. |
| 50 | 40 | 40 878 руб. |
| 65 | 25 | 55 856 руб. |
| 80 | 25 | 83 652 руб. |
| 100 | 25 | 109 095 руб. |
| 125 | 16 | 145 852 руб. |
| 150 | 16 | 182 217 руб. |
| 200 | 16 | 387 457 руб. |
| 250 | 16 | 686 683 руб. |

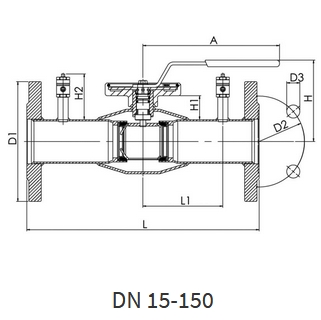

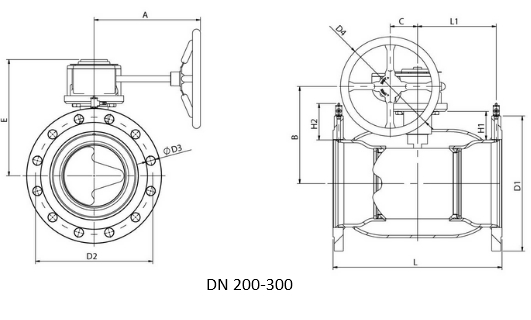

Габаритные размеры
| DN | PN | Арт. | A | B | C | D1 | D2 | D3 | D4 | E | H | H1 | H2 | L | L1 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 266503V | 145 | 95.0 | 65.0 | 14.0 | 105 | 21 | 58 | 250 | 65 | 2.1 | ||||
| 20 | 40 | 266505V | 145 | 105.0 | 75.0 | 14.0 | 105 | 21 | 58 | 250 | 65 | 2.6 | ||||
| 25 | 40 | 266506V | 145 | 115.0 | 85.0 | 14.0 | 113 | 26 | 58 | 240 | 65 | 3.1 | ||||
| 32 | 40 | 266507V | 145 | 140.0 | 100.0 | 18.0 | 117 | 25 | 58 | 280 | 80 | 4.7 | ||||
| 40 | 40 | 266508V | 188 | 150.0 | 110.0 | 18.0 | 114 | 31 | 58 | 270 | 80 | 6.0 | ||||
| 50 | 40 | 266509V | 188 | 165.0 | 125.0 | 18.0 | 121 | 31 | 58 | 310 | 100 | 8.1 | ||||
| 65 | 16 | 266510V | 280 | 185.0 | 145.0 | 18.0 | 160 | 58 | 82 | 310 | 110 | 10.1 | ||||
| 80 | 16 | 266511V | 280 | 200.0 | 160.0 | 18.0 | 173 | 64 | 82 | 310 | 110 | 12.0 | ||||
| 100 | 16 | 266512V | 280 | 220.0 | 180.0 | 18.0 | 173 | 52 | 82 | 350 | 122.5 | 15.9 | ||||
| 125 | 16 | 266513V | 400 | 250.0 | 210.0 | 18.0 | 221 | 68 | 82 | 355 | 137.5 | 25.6 | ||||
| 150 | 16 | 266514V | 600 | 285.0 | 240.0 | 22.0 | 240 | 74 | 82 | 370 | 150 | 30.0 | ||||
| 200 | 16 | 266536V | 268 | 244 | 69 | 340.0 | 295.0 | 22.0 | 250.0 | 293 | 72 | 92 | 425 | 198 | 56.7 | |
| 250 | 16 | 266537V | 301 | 294 | 97 | 405.0 | 355.0 | 26.0 | 300.0 | 345 | 88 | 97 | 550 | 259 | 103.9 | |
| 65 | 25 | 266570V | 280 | 185.0 | 145.0 | 18.0 | 160 | 58 | 82 | 310 | 110 | 10.8 | ||||
| 80 | 25 | 266571V | 280 | 200.0 | 160.0 | 18.0 | 173 | 64 | 82 | 310 | 110 | 13.5 | ||||
| 100 | 25 | 266572V | 280 | 235.0 | 190.0 | 22.0 | 173 | 52 | 82 | 350 | 122.5 | 19.5 | ||||
| 125 | 25 | 266573V | 400 | 270.0 | 220.0 | 26.0 | 221 | 68 | 82 | 360 | 137.5 | 30.8 | ||||
| 150 | 25 | 266574V | 600 | 300.0 | 250.0 | 26.0 | 240 | 74 | 82 | 390 | 150 | 36.0 | ||||
| 200 | 25 | 266576V | 268 | 244 | 69 | 360.0 | 310.0 | 26.0 | 250.0 | 293 | 72 | 101 | 425 | 195 | 66.0 | |
| 250 | 25 | 266577V | 301 | 294 | 97 | 425.0 | 370.0 | 30.0 | 300.0 | 345 | 88 | 107 | 550 | 256 | 113.0 |
Материалы
- Корпус - Нержавеющая сталь, X2CrNiMo17-12-2 (1.4404)
- Шар - Нержавеющая сталь, X2CrNiMo17-12-2 (1.4404)
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X2CrNiMo17-12-2 (1.4404)
- Уплотнение штока - FPM/NBR
- Измерительный блок - Тип Oras, Нержавеющая сталь, X2CrNiMo17-12-2 (1.4404)
Управление
- DN 15-50: ручка из нержавеющей стали
- DN 65-150: Оцинкованная металлическая ручка
- DN 200-250: Oснащен ручным редуктором
Крепления
- Фланец: EN 1092-1. Мы предлагаем PN 10, 16, 25, 40.
Условия эксплуатации
- -30 °C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
