Краны Naval для врезки в действующую сеть сварка/сварка EN(DIN)

Краны для врезки в действующую сеть Naval приварные

Заказать

Габаритные размеры на краны Навал для врезки в действующие сети приварные стандартнопроходные

DN PN Артикул D D1 D2 H H1 HEX1 HEX2 L S Вес
20 40 284445 15 26.9 42.4 36 18   19 230 2,3 0.8
25 40 284446 20 33.7 48.3 42 21 9 22 230 2,6 1.1
32 40 284447 25 42.4 60.3 46 20 9 22 260 2,6 1.3
40 40 284448 32 48.3 70.0 55 27 10 27 260 2,6 1.5
50 40 284449 40 60.3 88.9 63 29 10 27 300 2,9 2.4
65 25 284450 50 76.1 101.6 74 30 15 32 300 2,9 3.3
80 25 284451 65 88.9 121.0 87 36 15 32 300 3,2 4.6
100 25 284452 80 114.3 146.0 104 46 15 36 325 3,6 7.2
125 25 284486 100 139.7 177.8 123 47 19 41 325 4 12.1
150 25 284487 125 168.3 219.1 143 53 19 41 350 4,5 16.6
200 25 284488 150 219.1 273.0 173 58 32 70 390 4,5 31.0

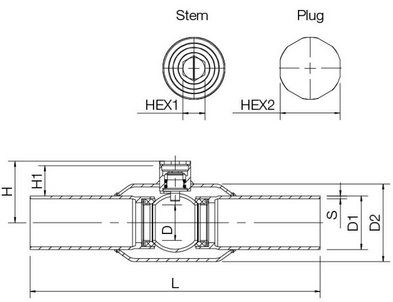

Кран Навал для врезки приварной стандартнопроходной схема

Габаритные размеры на краны Навал для врежки в действующие сети приварные полнопроходные

DN PN Артикул D D1 D2 D3 H HEX1 HEX2 L S S2 Вес
20 40 281485 20 26.9 48.3 33.7 42 9 22 170 2.3 5.8 1.1
25 40 281486 25 33.7 60.3 36.5 46 9 22 209 2.6 4.3 1.5
32 40 281487 32 42.2 70.0 46.2 55 10 27 209 2.6 4.5 2.0
40 40 281488 40 48.3 88.9 52.1 63 10 27 228 2.6 4.5 2.7
50 40 281489 50 60.3 101.6 64.5 74 15 32 260 2.6 5 4.5
65 25 281490 65 76.1 121.0 80.3 88 15 32 280 2.9 5 5.5
80 25 281491 80 88.9 146.0 94.5 102 15 36 312 3.2 6 10.1
100 25 281492 100 114.0 177.8 122.1 123 19 41 349 3.5 7.5 18.0
125 25 281493 125 139.7 219.1 151.7 143 19 41 363 5.6 10 29.9
150 25 281494 125 168.3 219.1 151.7 143 19 41 365 4,5 10,4 29.9

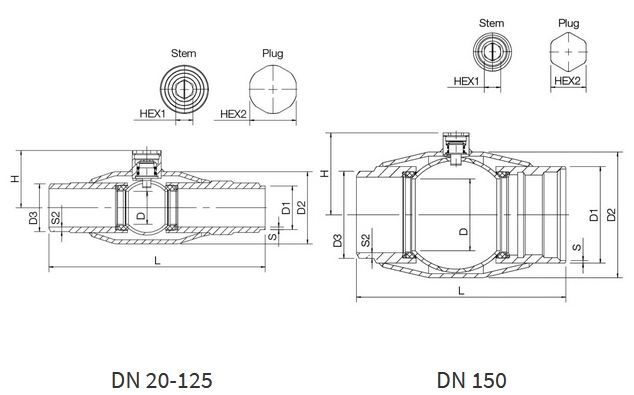

Кран Навал для врезки приварной полнопроходной схема
