Подземные краны Naval сварка / сварка, EN (DIN) c угловым редуктором, полнопроходные

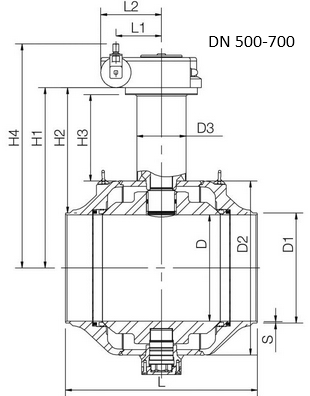

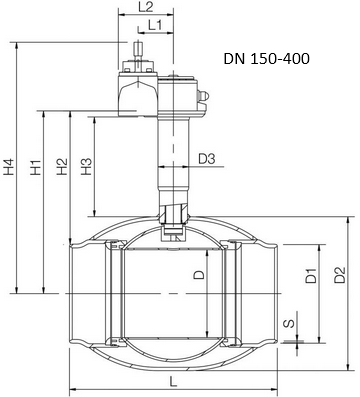

Габаритные размеры
| DN | PN | Артикул | D | D1 | D2 | D3 | H1 | H2 | H3 | H4 | L | L1 | L2 | S | W1 | W2 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 25 | 234694 | 150 | 168.3 | 273.0 | 76.1 | 490 | 406 | 334 | 713 | 400 | 84 | 149 | 4,5 | 81 | 198 | 90.0 |
| 200 | 25 | 234695 | 200 | 219.1 | 355.6 | 76.1 | 525 | 415 | 327 | 764 | 530 | 97 | 162 | 5 | 90 | 208 | 140.0 |
| 250 | 25 | 234696 | 250 | 273.0 | 457.0 | 88.9 | 580 | 443 | 331 | 809 | 550 | 138 | 222 | 5 | 141 | 235 | 190.0 |
| 300 | 25 | 234697 | 290 | 323.9 | 508.0 | 102.0 | 603 | 440 | 329 | 832 | 686 | 138 | 222 | 5,6 | 141 | 235 | 210.0 |
| 350 | 25 | 234698 | 340 | 355.6 | 610.0 | 114.0 | 680 | 502 | 350 | 909 | 762 | 138 | 222 | 6,3 | 150 | 235 | 370.0 |
| 400 | 25 | 234699 | 390 | 406.0 | 660.0 | 140.0 | 720 | 516 | 350 | 946 | 1100 | 182 | 267 | 7,1 | 188 | 236 | 670.0 |
| 500 | 25 | 234700 | 489 | 508.0 | 813.0 | 196.0 | 799 | 545 | 352 | 1025 | 970 | 182 | 267 | 7,1 | 188 | 236 | 1070.0 |
| 600 | 25 | 234701 | 589 | 610.0 | 965.0 | 273.0 | 1000 | 696 | 480 | 1243 | 1065 | 253 | 337 | 7,1 | 255 | 498 | 2490.0 |
| 700 | 25 | 234702 | 684 | 712.0 | 1125.0 | 273.0 | 1081 | 725 | 480 | 1332 | 1205 | 253 | 362 | 8 | 255 | 420 | 3620.0 |
Материалы
- Корпус
- DN 150-350 : Сталь, P235GH (1.0345)
- DN 400-700 : Сталь, P355 NL1 (1.0566)/ GP240GH (1.0619)
- Шар
- DN 150-400 : Нержавеющая сталь, X5CrNi18-10 (1.4301)
- DN 500-700 : Сталь + нержавеющее покрытие, ASTM A350 LF2 +Ni
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
- Верх штока - Нержавеющая сталь, X5CrNi18-10 (1.4301)
Управление
- DN 150-700 : Oснащен угловым редуктором, стандартный шестигранный адаптер 27 или 32 мм
Комплектующие
- DN 150-700 оснащён: неокрашенный
Условия эксплуатации
- -30 °C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
