Подземные краны Naval сварка / сварка, EN (DIN), голый шток, полнопроходные

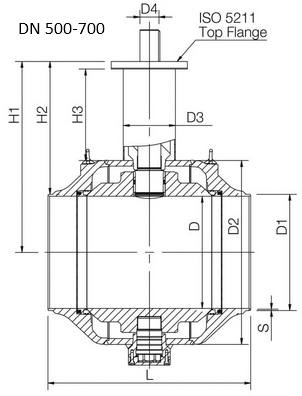

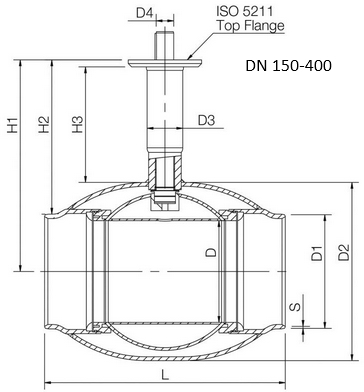

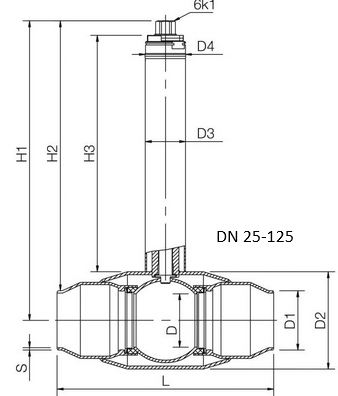

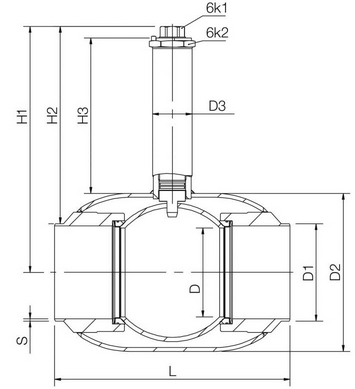

Габаритные размеры
| DN | PN | Артикул | 6K1 | 6K2 | D | D1 | D2 | D3 | D4 | H1 | H2 | H3 | L | S | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 40 | 234666 | 19 | 25 | 33.7 | 60.3 | 33.7 | 36.0 | 386 | 369 | 341 | 260 | 2,6 | 2.8 | |
| 32 | 40 | 234667 | 19 | 32 | 42.4 | 70.0 | 33.7 | 36.0 | 400 | 379 | 350 | 260 | 2,6 | 3.0 | |
| 40 | 40 | 234668 | 19 | 40 | 48.3 | 88.9 | 33.7 | 36.0 | 406 | 382 | 347 | 300 | 2,9 | 4.0 | |
| 50 | 25 | 234669 | 19 | 50 | 60.3 | 101.6 | 42.4 | 36.0 | 415 | 384 | 349 | 300 | 2,9 | 5.0 | |
| 65 | 25 | 234670 | 19 | 65 | 76.1 | 121.0 | 42.4 | 36.0 | 425 | 386 | 349 | 300 | 3,2 | 7.0 | |
| 80 | 25 | 234671 | 27 | 80 | 88.9 | 146.0 | 60.3 | 60.0 | 449 | 405 | 355 | 325 | 3,6 | 12.0 | |
| 100 | 25 | 234672 | 27 | 100 | 114.3 | 177.8 | 60.3 | 60.0 | 454 | 397 | 344 | 325 | 3,6 | 23.0 | |
| 125 | 25 | 234673 | 27 | 125 | 139.7 | 219.1 | 60.3 | 60.0 | 475 | 405 | 344 | 360 | 3,6 | 25.0 | |
| 150 | 25 | 234674 | 50 | 90 | 150 | 168.3 | 273.0 | 76.1 | - | 517 | 432 | 349 | 400 | 5,0 | 60.0 |
| 200 | 25 | 234676 | 50 | 90 | 200 | 219.1 | 355.6 | 76.1 | - | 560 | 450 | 350 | 530 | 5,0 | 101.0 |
| 250 | 25 | 234677 | 50 | 90 | 250 | 273.0 | 457.0 | 88.9 | - | 610 | 473 | 350 | 550 | 5,0 | 141.0 |
| 300 | 25 | 234678 | 50 | 90 | 290 | 323.9 | 508.0 | 139.7 | - | 636 | 474 | 350 | 686 | 5,6 | 182.0 |
| 350 | 25 | 234679 | 50 | 90 | 340 | 355.6 | 610.0 | 139.7 | - | 687 | 509 | 350 | 762 | 6,3 | 288.0 |
| DN | PN | Артикул | D | D1 | D2 | D3 | D4 | H1 | H2 | H3 | L | S | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 25 | 23469405 | 150 | 168.3 | 273.0 | 76.1 | 35.0 | 490 | 406 | 334 | 400 | 4,5 | 62.0 |
| 200 | 25 | 23469505 | 200 | 219.1 | 355.6 | 76.1 | 40.0 | 525 | 415 | 327 | 530 | 5 | 105.0 |
| 250 | 25 | 23469605 | 250 | 273.0 | 457.0 | 88.9 | 50.0 | 580 | 443 | 331 | 550 | 5 | 143.0 |
| 300 | 25 | 23469705 | 290 | 323.9 | 508.0 | 102.0 | 50.0 | 603 | 440 | 329 | 686 | 5,6 | 167.0 |
| 350 | 25 | 23469805 | 340 | 355.6 | 610.0 | 114.0 | 70.0 | 680 | 502 | 350 | 762 | 6,3 | 308.0 |
| 400 | 25 | 23469905 | 390 | 406.0 | 660.0 | 140.0 | 90.0 | 720 | 516 | 350 | 1100 | 7,1 | 570.0 |
| 500 | 25 | 23470005 | 489 | 508.0 | 813.0 | 194.0 | 90.0 | 799 | 545 | 352 | 970 | 7,1 | 980.0 |
| 600 | 25 | 23470105 | 589 | 610.0 | 965.0 | 273.0 | 100.0 | 1000 | 696 | 480 | 1065 | 7,1 | 2170.0 |
| 700 | 25 | 23470205 | 684 | 712.0 | 1125.0 | 273.0 | 120.0 | 1081 | 725 | 480 | 1205 | 8 | 3320.0 |
Материалы
- Корпус
- DN 25-350 : Сталь, P235GH (1.0345)
- -DN 400-700 : Сталь, P355 NL1 (1.0566)/ GP240GH (1.0619)
- Шар
- DN 150-400 : Нержавеющая сталь, X5CrNi18-10 (1.4301)
- -DN 500-700 : Сталь + нержавеющее покрытие, ASTM A350 LF2 +Ni
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
- Верх штока - Нержавеющая сталь, X5CrNi18-10 (1.4301)
Управление
- DN 25-125 : Возможна комплектация Т-образным ключом
- DN 150-350 : Возможна комплектация переносным планетарным редуктором. Рекомендуем комплектацию угловым редуктором для размеров DN 150 и более.
- Рекомендуем комплектацию угловым редуктором для размеров DN 150 и более.
Комплектующие
- DN 25-700 оснащён: неокрашенный
Условия эксплуатации
- -30 °C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
