Воздушник Naval внутреннаяя резьба / сварка, EN (DIN), стандартнопроходной

Краны шаровые Naval для подземной установки сливной кран / воздушник

Заказать

Габаритные размеры - длинный

DN Артикул D D1 D2 H H1 HEX HEX19 L L1 L2 L3 R S S1 Вес
20 286035L 15 26.9 42.4 63 21 19 19 500 484 434 351   2,6 4 1.5
25 286036L 20 33.7 48.3 73 27 19 19 500 482 425 342   2,6 4 1.9
32 286037L 25 42.4 60.3 76 25 19 19 500 479 414 305   3,2 4,5 2.8
40 286038L 32 48.3 70.0 84 31 27 19 500 479 403 299   3,7 4,5 3.3
50 28603977 40 60.3 88.9 93 32 27 19 500 476 386 278   2,9 4 4.0

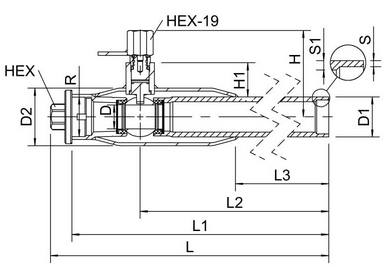

Кран Навал воздушник длинный - схема

Габаритные размеры - короткий

DN Артикул D D1 D2 H H1 HEX HEX19 L L1 L2 L3 R S Вес
25 286036 20 33.7 48.3 73 27 19 19 412 395 338 255   4 1.9
40 286038 32 48.3 70.0 85 31 27 19 416 395 319 215   4,5 2.9
50 286039 40 60.3 88.9 92 32 27 19 416 392 303 194   4 3.7

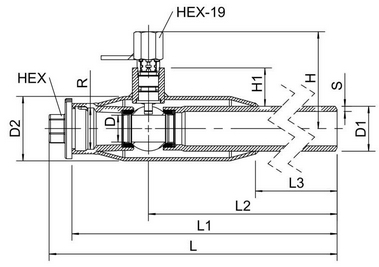

  Кран Навал воздушник короткий - схема

Материалы

Комплектующие

Условия эксплуатации
