Подземные краны Naval сварка / сварка, EN (DIN), голый шток, стандартнопроходные

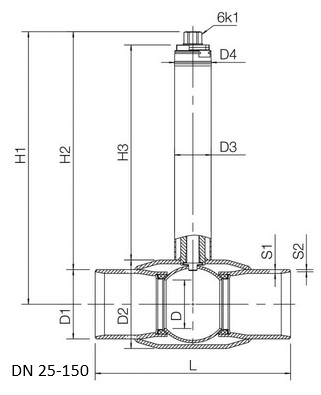

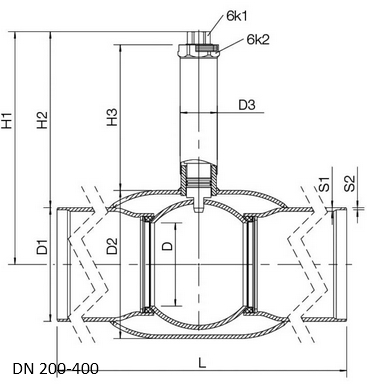

Габаритные размеры
| DN | PN | Артикул | 6K1 | 6K2 | D | D1 | D2 | D3 | D4 | H1 | H2 | H3 | L | S1 | S2 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 40 | 254606 | 19 | 20 | 33.7 | 48.3 | 33.7 | 36.0 | 382 | 365 | 343 | 230 | 4,0 | 2,6 | 2.5 | |
| 32 | 40 | 254607 | 19 | 25 | 42.4 | 60.3 | 33.7 | 36.0 | 388 | 364 | 340 | 260 | 3,6 | 2,6 | 3.0 | |
| 40 | 40 | 254608 | 19 | 32 | 48.3 | 70.0 | 33.7 | 36.0 | 401 | 376 | 349 | 260 | 4,5 | 2,6 | 3.5 | |
| 50 | 40 | 254609 | 19 | 40 | 60.3 | 88.9 | 33.7 | 36.0 | 406 | 376 | 347 | 300 | 4,0 | 2,9 | 4.5 | |
| 65 | 25 | 254610 | 19 | 50 | 76.1 | 101.6 | 42.4 | 36.0 | 415 | 376 | 348 | 300 | 5,0 | 2,9 | 5.5 | |
| 80 | 25 | 254611 | 19 | 65 | 88.9 | 121.0 | 42.4 | 36.0 | 426 | 380 | 349 | 300 | 5,6 | 3,2 | 7.0 | |
| 100 | 25 | 254612 | 27 | 80 | 114.3 | 146.0 | 60.3 | 60.0 | 450 | 392 | 355 | 325 | 6,3 | 3,6 | 12.0 | |
| 125 | 25 | 254613 | 27 | 100 | 139.7 | 177.8 | 60.3 | 60.0 | 455 | 384 | 344 | 325 | 6,3 | 4,0 | 16.0 | |
| 150 | 25 | 254614 | 27 | 125 | 168.3 | 219.1 | 60.3 | 60.0 | 475 | 391 | 344 | 350 | 7,1 | 4,5 | 22.5 | |
| 200 | 25 | 284636 | 50 | 90 | 150 | 219.1 | 273.0 | 76.1 | - | 517 | 407 | 349 | 400 | 7,1 | 4,5 | 46.5 |
| 250 | 25 | 284637 | 50 | 90 | 200 | 273.0 | 355.6 | 76.1 | - | 560 | 423 | 350 | 530 | 8,8 | 5,0 | 84.5 |
| 300 | 25 | 284638 | 50 | 90 | 250 | 323.9 | 457.0 | 88.9 | - | 610 | 448 | 350 | 550 | 8,8 | 5,6 | 120.5 |
| 350 | 25 | 284697 | 50 | 90 | 300 | 355.6 | 508.0 | 139.7 | - | 635 | 607 | 350 | 686 | 12,5 | 6,3 | 188.0 |
| 400 | 25 | 284639 | 50 | 90 | 350 | 406.4 | 610.0 | 139.7 | - | 687 | 483 | 350 | 762 | 12,5 | 7 | 263.0 |
| DN | PN | Артикул | 6K1 | 6K2 | D | D1 | D2 | D3 | D4 | H1 | H2 | H3 | L | S1 | S2 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 40 | 254866 | 19 | 20 | 33.7 | 48.3 | 33.7 | 36.0 | 382 | 365 | 343 | 1500 | 4,0 | 2,6 | 6.0 | |
| 32 | 40 | 254867 | 19 | 25 | 42.4 | 60.3 | 33.7 | 36.0 | 388 | 364 | 340 | 1500 | 3,6 | 2,6 | 8.0 | |
| 40 | 40 | 254868 | 19 | 32 | 48.3 | 70.0 | 33.7 | 36.0 | 401 | 376 | 349 | 1500 | 4,5 | 2,6 | 9.0 | |
| 50 | 40 | 254869 | 19 | 40 | 60.3 | 88.9 | 33.7 | 36.0 | 406 | 376 | 347 | 1500 | 4,0 | 2,9 | 11.0 | |
| 65 | 25 | 254870 | 19 | 50 | 76.1 | 101.6 | 42.4 | 36.0 | 415 | 376 | 348 | 1500 | 5,0 | 2,9 | 16.0 | |
| 80 | 25 | 254871 | 19 | 65 | 88.9 | 121.0 | 42.4 | 36.0 | 426 | 380 | 349 | 1500 | 5,6 | 3,2 | 20.0 | |
| 100 | 25 | 254872 | 27 | 80 | 114.3 | 146.0 | 60.3 | 60.0 | 450 | 392 | 355 | 1500 | 6,3 | 3,6 | 32.0 | |
| 125 | 25 | 254873 | 27 | 100 | 139.7 | 177.8 | 60.3 | 60.0 | 455 | 384 | 344 | 1500 | 6,3 | 4,0 | 45.0 | |
| 150 | 25 | 254874 | 27 | 125 | 168.3 | 219.1 | 60.3 | 60.0 | 475 | 391 | 344 | 1500 | 7,1 | 4,5 | 55.0 | |
| 200 | 25 | 284816 | 50 | 90 | 150 | 219.1 | 273.0 | 76.1 | - | 517 | 407 | 349 | 1500 | 7,1 | 4,5 | 83.5 |
| 250 | 25 | 284817 | 50 | 90 | 200 | 273.0 | 355.6 | 76.1 | - | 560 | 423 | 350 | 1500 | 8,8 | 5,0 | 130.0 |
| 300 | 25 | 284818 | 50 | 90 | 250 | 323.9 | 457.0 | 88.9 | - | 610 | 448 | 350 | 1800 | 8,8 | 5,6 | 192.0 |

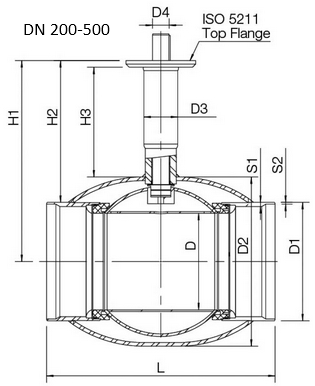

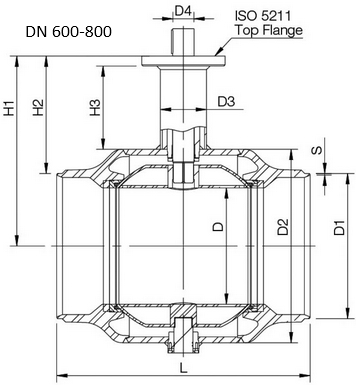

| DN | PN | Артикул | D | D1 | D2 | D3 | D4 | H1 | H2 | H3 | L | S1 | S2 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 25 | 28463605 | 150 | 219.1 | 273.0 | 76.1 | 35.0 | 490 | 380 | 334 | 400 | 7,1 | 4,5 | 52.0 |
| 250 | 25 | 28463705 | 200 | 273.0 | 355.6 | 76.1 | 40.0 | 525 | 389 | 327 | 530 | 8,8 | 5 | 86.0 |
| 300 | 25 | 28463805 | 250 | 323.9 | 457.0 | 88.9 | 50.0 | 580 | 418 | 331 | 550 | 8,8 | 5,6 | 121.0 |
| 350 | 25 | 28466805 | 290 | 355.6 | 508.0 | 102.0 | 50.0 | 603 | 425 | 329 | 686 | 12,5 | 6,3 | 190.0 |
| 400 | 25 | 28466905 | 340 | 406.4 | 610.0 | 115.0 | 70.0 | 680 | 477 | 350 | 762 | 12,5 | 7,0 | 280.0 |
| 500 | 25 | 28467005 | 390 | 508.0 | 660.0 | 140.0 | 90.0 | 720 | 466 | 350 | 914 | 14,2 | 7,0 | 470.0 |
| 600 | 25 | 28467105 | 489 | 610.0 | 813.0 | 194.0 | 90.0 | 799 | 494 | 350 | 1065 | 7,1 | 1050.0 | |
| 700 | 25 | 28467205 | 589 | 711.0 | 965.0 | 273.0 | 100.0 | 1000 | 645 | 480 | 1205 | 8 | 2500.0 | |
| 800 | 25 | 28467305 | 684 | 813.0 | 1125.0 | 273.0 | 120.0 | 1080 | 674 | 480 | 1330 | 8,8 | 3900.0 |
Материалы
- Корпус
- DN 25-400 : Сталь, P235GH (1.0345)
- DN 500-800 : Сталь, P355 NL1 (1.0566)/ GP240GH (1.0619)
- Шар
- DN 25-400 : Нержавеющая сталь, X5CrNi18-10 (1.4301)
- DN 600-800 : Сталь + нержавеющее покрыти, ASTM A350 LF2 +Ni
- Уплотнение шара - PTFE+C
- Шток - Нержавеющая сталь, X8CrNiS18-9 (1.4305)
- Уплотнение штока - FPM
- Верх штока - Нержавеющая сталь, X5CrNi18-10 (1.4301)
Управление
- DN 25-150 : Возможна комплектация Т-образным ключом
- DN 200-400 : Возможна комплектация переносным планетарным редуктором. Рекомендуем комплектацию угловым редуктором для размеров DN 200 и более.
- DN 200-800 : Могут быть укомплектованы ручным редуктором, электрическим или гидравлическим приводом
Комплектующие
- DN 25-800 оснащён: неокрашенный
Условия эксплуатации
- -30 °C - +200°C. При температуре ниже 0°C - обратитесь на завод-производитель.
- Класс герметичности A (EN 12266-1)
