Краны Naval для природного газа фланец/фланец с ручкой, полнопроходные

Краны фланцевые Naval для природного газа

Заказать

Габаритные размеры

DN PN Арт A D D1 D2 D3 D4 D5 H H1 H2 L LS1 LS2 Вес
15 40 250503 145.5 15 95 65 14     103 26   245     1.3
20 40 250505 144.5 20 105 75 14     117 37   245     3
25 40 250506 144.5 25 115 85 14     121 37   275     3.5
32 40 250507 188 32 140 100 18     121 46   275     5.5
40 40 250508 188 40 150 110 18     127 49   320     7.5
50 25 250509 277.5 50 165 125 18     160 70   320     9.5
65 16 250510 277.5 65 185 145 18     171 74   325     13.5
80 16 250511 277.5 80 200 160 18     218 114   350     19
100 16 250512 400 100 220 180 18     252 114   350     24
125 16 250513 600 125 250 210 18     270 122   375     34
150 16 250514 870 150 285 240 22     280 118   515     65
200 16 250516 1200 200 340 295 22     350 135   560     120
250 16 25053705   250 405 355 26       158   595     160
300 16 25053805   290 460 410 26       208   716     220
350 16 25053505   340 520 470 26       267   802     350
400 16 25053905   390 580 525 30       309   1140     610
500 16 25054005   489 715 650 33       308   1016     1100
600 16 25054105   589 840 770 36 100 965   371 616 1130 560 965 2520
700 16 25054205   684 910 840 36 120 1125   416 709 1245 700 1028 3660
800 16 25054305   779 1025 950 39 140 1290   421 799 1385 680 1290 5400
50 25 250509 277.5 50 165 125 18     160 70   320     9.5
65 25 250570 277.5 65 185 145 18     171 74   325     13
80 25 250571 277.5 80 200 160 18     218 114   350     18
100 25 250572 400 100 235 190 22     252 114   350     30
125 25 250573 600 125 270 220 26     270 122   375     41
150 25 250574 870 150 300 250 26     280 118   555     72
200 25 250576 1200 200 360 310 26     350 135   560     130
250 25 25057705   250 425 370 30       158   595     170
300 25 25057805   290 485 430 30       208   716     230
350 25 25059505   340 555 490 33       267   802     374
400 25 25057905   390 620 550 36       309   1140     660
500 25 25058005   489 730 660 36       308   1016     1150
600 25 25158105   589 845 770 39 100 965   371 616 1130 560 965 2575
700 25 25258205   684 960 875 42 120 1125   416 709 1245 700 1028 3840
800 25 25358305   779 1085 990 48 140 1290   421 799 1427 680 1290 5400

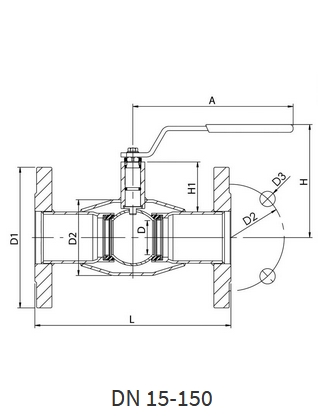

Кран газовый Навал фланцевый DN 15-150 - схема

Материалы

Управление

Крепления

Крепления

Условия эксплуатации
