Клапаны балансировочные из нержавеющей стали Vexve серия 243

Клапаны балансировочные из нержавеющей стали Vexve серия 243

Заказать

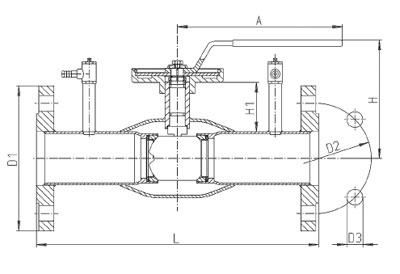

Клапан Vexve серия 243 - чертеж

Управление (ручки)
- DN 15-150: нержавеющая сталь
- DN 200-250: окрашенная углеродистая сталь
- DN 150-300: рекомендуется механический редуктор с червячной передачей

Цены на клапаны Vexve серии 243

DN PN Цена
15 40 21 706 руб.
20 40 21 955 руб.
25 40 26 123 руб.
32 40 26 308 руб.
40 40 32 528 руб.
50 40 35 452 руб.
65 25 48 388 руб.
80 25 72 520 руб.
100 25 94 600 руб.
125 25 126 444 руб.
150 25 157 977 руб.
200 25 335 919 руб.
250 25 595 336 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D1 D2 D3 H H1 A L Отверстия Кг
15 40 40 243015 95 65 14 100 18 140 250 4 2,2
20 40 40 243020 105 75 14 100 18 140 250 4 2,6
25 40 40 243025 115 85 14 100 27 150 250 4 3,1
32 40 40 243032 140 100 18 100 27 150 280 4 4,7
40 40 40 243040 150 110 18 105 33 190 280 4 5,9
50 40 40 243050 165 125 18 110 33 190 320 4 7,6
65 25 16 243065 185 145 18 165 52 280 320 8 9,8
80 25 16 243080 200 160 18 175 58 280 320 8 11,3
100 25 16 243100 220 180 18 190 56 280 350 8 15
125 25 16 243125 250 210 18 210 58 420 350 8 22
150 25 16 243150 285 240 22 230 64 600 370 8 30,4
200 25 16 243200 340 295 22 - 74 - 425 12 51
250 25 16 243250 405 355 26   88 - 550 12 100

Спецификация материалов

Корпус Нержавеющая сталь, EN 10217-7 X2CrNiMo17-12-2 (1.4404)
Шар Нержавеющая сталь, EN X2CrNiMo17-12-2 (1.4404)
Шток Нержавеющая сталь, EN X2CrNiMo17-12-2 (1.4404)
Уплотнение шара упрочненный PTFE
Уплотнение штока FPM
Фланцы EN 1092-1, имеются в исполнении PN 10, 16, 25, 40
