Клапаны балансировочные стальные Vexve серия 143

Клапаны балансировочные стальные Vexve серия 143

Заказать

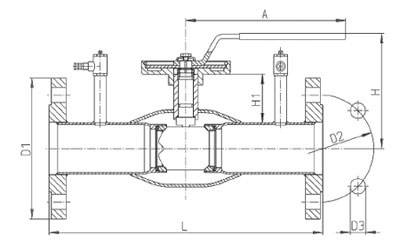

Клапан Vexve серия 143 - чертеж

Управление (ручки)
- DN 15-150: оцинкованная сталь
- DN 200-250: окрашенная углеродистая сталь
- DN 300: поставляется только с механическим редуктором
- DN 150-300: рекомендуется механический редуктор с червячной передачей

Цены на клапаны Vexve серии 143

DN PN Цена
15 40 9 537 руб.
20 40 9 891 руб.
25 40 10 788 руб.
32 40 11 601 руб.
40 40 13 579 руб.
50 40 14 128 руб.
65 25 16 222 руб.
65 25 16 541 руб.
80 25 28 385 руб.
80 25 28 810 руб.
100 25 42 743 руб.
100 25 44 725 руб.
125 25 56 769 руб.
125 25 58 848 руб.
125 с редуктором 25 65 003 руб.
150 25 78 459 руб.
150 25 79 741 руб.
150 с редуктором 25 84 293 руб.
200 с редуктором 25 182 200 руб.
250 с редуктором 25 206 932 руб.
250 с редуктором 25 187 519 руб.
300 с редуктором 25 402 055 руб.

Габаритные размеры

DN PN корпус PN фланцы Код D1 D2 D3 H H1 A L Отверстия Кг
15 40 40 143015 95 65 14 100 18 140 250 4 2,2
20 40 40 143020 105 75 14 100 18 140 250 4 2,6
25 40 40 143025 115 85 14 105 37 150 250 4 3,2
32 40 40 143032 140 100 18 105 36 150 280 4 4,9
40 40 40 143040 150 110 18 125 56 190 280 4 6,2
50 40 40 143050 165 125 18 130 56 190 320 4 8
65 25 16 143065 185 145 18 180 72 280 320 8 10,2
80 25 16 143080 200 160 18 190 78 280 320 8 12
100 25 16 143100 220 180 18 220 95 280 350 8 16,8
125 25 16 143125 250 210 18 245 98 420 350 8 24
150 25 16 143150 285 240 22 265 104 600 370 8 32,8
200 25 16 143200 340 295 22 - 74 - 425 12 60
250 25 16 143250 405 355 26 - 90 - 550 12 114
300 25 16 143300 460 410 26 - 115 - 580 12 168

Спецификация материалов

Корпус Углеродистая сталь, EN 10217-2 P235GH (1.0345)
Шар Нержавеющая сталь, EN X5CrNi18-10 (1.4301)
Шток Нержавеющая сталь, EN X8CrNiS18-9 (1.4305)
Уплотнение шара упрочненный PTFE
Уплотнение штока FPM
Температура от -30°C до +200°C
Фланцы EN 1092-1, имеется в исполнении PN 10, 16, 25, 40
